3.2 應用示例

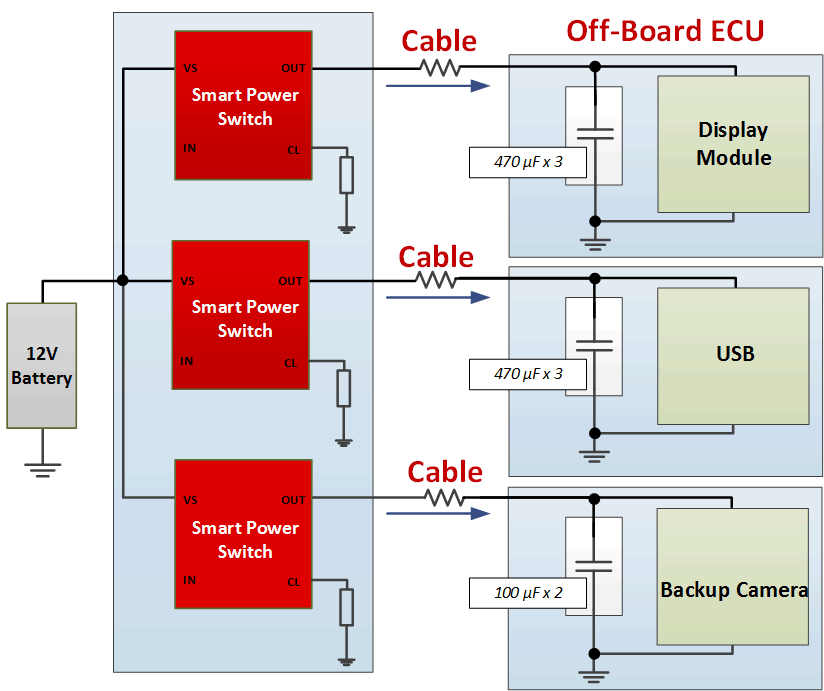

圖 3-1 汽車電容性負載驅動示例在如圖 3-1 所示的汽車應用中，許多非板載 ECU 都采用大容量電容來穩定輸入電壓。這些模塊必須能夠在輸入電壓下降、尖峰和開關噪聲期間可靠運行，因此需要借助電容器組來防止任何功能的喪失。這些電容的范圍可介于數百微法拉到幾毫法拉之間。

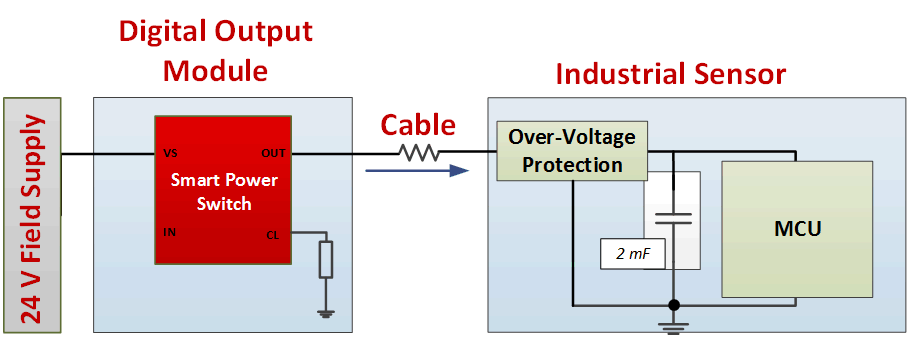

圖 3-2 工業電容性負載驅動示例工業應用（例如圖 3-2 中的 PLC 模塊）也必須能夠驅動大型電容性負載。數字輸出模塊通常用于向具備瞬態浪涌保護功能的傳感器供電。為了保護傳感器免受這種瞬態浪涌影響，最簡單的方法是使用過壓開關在過壓期間關閉傳感器電源。這意味著必須使用大電容來提供系統電源，直到瞬態浪涌已過去并且過壓保護解除。這種大電容給傳感器的啟動增加了挑戰，并且在每次過壓保護解除時都會導致浪涌電流問題。如果未精心設計，浪涌電流會導致 24V 外部現場電源電壓下降，進而會使系統中其他地方的保險絲熔斷，并導致連接到同一電源的其他電容模塊產生危險的反向電流。
在這兩個示例中，輸出設計人員都必須了解電容性負載對系統的影響，并提供一種有效、可靠和高效的方法來驅動負載。在接下來的幾個部分中，我們將探討對電容性負載進行可靠驅動時面臨的挑戰。
