5.6 開路負載檢測

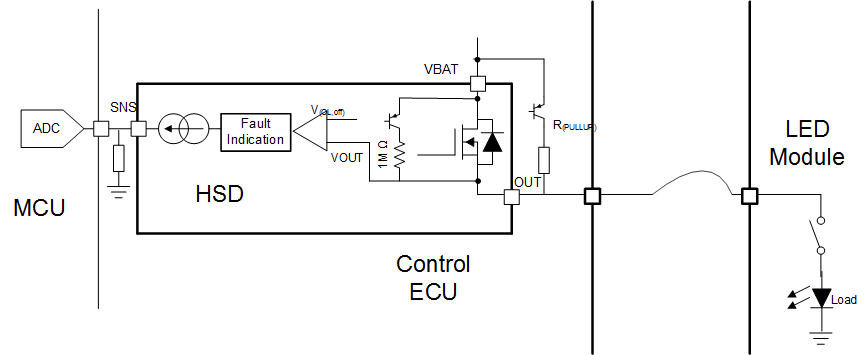

隨著系統變得更加智能，擁有強大的診斷功能非常重要。一個常見問題是由斷線、接線錯誤或開路故障造成的開路負載。我們希望系統能夠獨立診斷這些故障并將問題報告給微控制器。TI 智能高側開關支持在開關導通和關斷期間進行開路負載檢測和問題報告。開路負載檢測（包括外部電路）如圖 5-3 所示。
圖 5-3 開路負載檢測原理圖開路負載檢測需要從輸出端到電池的上拉電阻。該上拉電阻可以位于外部，也可以集成到智能高側開關中。當連接負載時，這個大上拉電阻可以將開關輸出拉近到 0V，但當沒有連接負載時，可以將輸出拉近到電源電壓。然后，智能高側開關會測量輸出電壓，如果測得的電壓接近電源電壓，則報告為負載開路。
當開關導通時，內部智能高側開關電流感測診斷功能將通知負載開路情況，因?yàn)檩敵鲭娏鲗⒆優榱?。TI 器件在小電流下具有非常高的電流感測精度。該電流精度可低至幾毫安，因此能夠輕松測量到電流的下降。某些 TI 器件（如 TPS1H200-Q1 和 TPS1H000-Q1）不提供模擬檢測電流輸出端；相反，當電流低于開路負載檢測閾值時，它們將觸發 FAULT 信號。
當開關關斷時，器件仍將檢測負載開路并通過 FAULT 信號或電流感測輸出端來報告這一情況。開路負載檢測的一個缺點是上拉電阻器會增加一條電流路徑，即使在開關關斷時也會使少量電流通過 LED，這種情況有時會導致 LED 發出微弱的光。
