4.5.4 測量精度
讓我們將Equation54 與測量數據進行比較以驗證計算結果。此示例對安裝在鐵芯上的純電感器進行了精確測量，并施加了一個 24V 脈沖，然后將脈沖關閉。電感線圈具有 200mH 的電感和 5.6Ω 的串聯電阻。

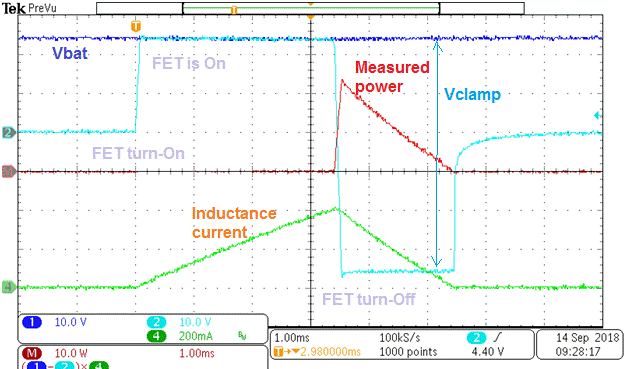

圖 4-4 電感關斷期間的退磁能量圖 4-4 所示為導通時間和關斷時間。通過查看關斷時間，我們得知 TDEMAG 為 3.3ms，I0 為 0.4A。表 4-1 將這些測量值與根據導出公式計算出的值進行了比較。
表 4-1 測量出的與計算出的退磁能量
| 電感 | 峰值電流 | VSUPPLY | VCLAMP | 電感器能量 | 退磁能量 | 退磁時間 | |
|---|---|---|---|---|---|---|---|
| 200mH | 400mA | 24V | 60V | 15.84 | 計算值 | 26.4mJ | 2.13ms |
| 測量值 | 24mJ | 2.05ms |
表 4-1 展示了根據Equation54 計算出的退磁能量為 26.4mJ，測量值為 24mJ，差異小于 10%。導致這一微小差異的原因是推導期間所做的近似處理以及允許的測量容差。導出的公式提供了電感放電能量的良好近似結果。
