一個電路必須始終是一個閉環系統。使用直流電時，直流信號返回電流采用電阻最低的路徑。在較高頻率下，返回電流沿阻抗最低的路徑流動，該阻抗最低的路徑通常是與信號相鄰的參考平面。為此，最好在信號層的上面或下面一層布置接地層或電源平面。該實心返回路徑有助于減小阻抗變化和減少 EMI 問題。

高速信號應當布置在實心接地參考平面上，除非絕對必要，否則不要穿過平面分割點或參考平面中的空洞。TI 不建議高速信號參考電源平面。

穿過平面分割點的布線或參考平面中的空洞強制返回的高頻電流圍繞分割點或空洞流動。這會導致出現以下情況：

• 不平衡的電流流動產生過多的輻射發射
• 由于串聯電感增加，信號傳播出現延遲
• 干擾相鄰信號
• 信號完整性降低（即更多抖動和信號幅度降低）

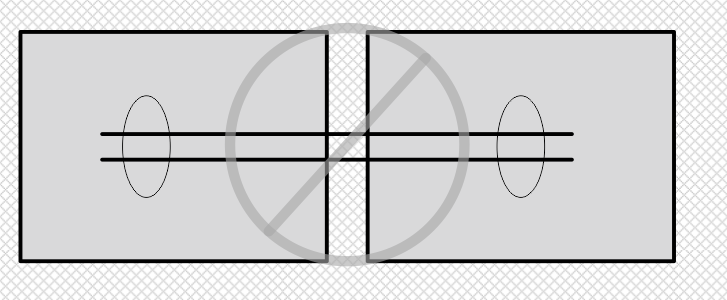

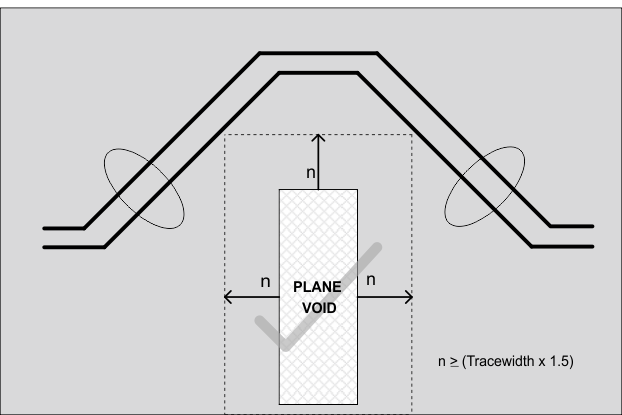

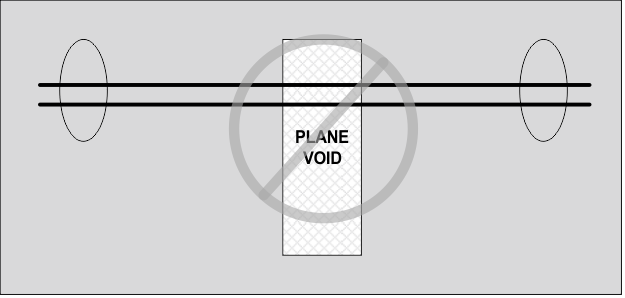

有關正確和錯誤的平面空洞布線示例，請參閱圖 2-2 和圖 2-3。

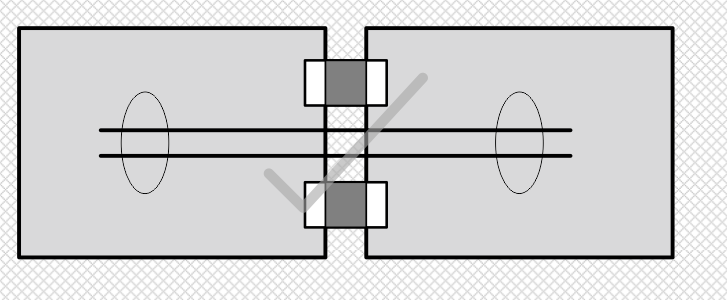

如果完全無法避免在平面分割點布線，則要穿過分割點放置拼接電容器，從而為高頻電流提供一個返回路徑。這些拼接電容器可最大限度地減少電流環路面積以及由于穿過分割點而產生的任何阻抗不連續性。這些電容器應當為 1μF 或更低，并且要盡可能靠近平面交叉點放置。有關錯誤的平面分割點布線和正確的拼接電容器放置的示例，請參閱圖 2-4 和圖 2-5。

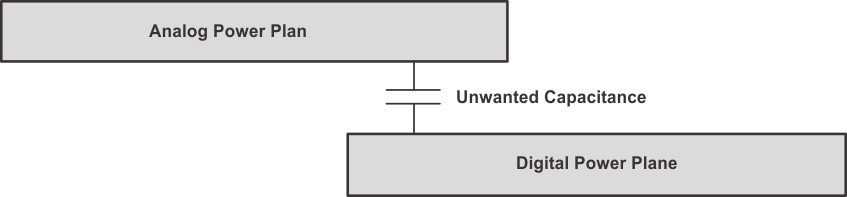

在規劃 PCB 層疊時，確保不相互參考的平面不會重疊，因?yàn)檫@會在重疊區域之間產生不必要的電容。要查看該電容如何將射頻輻射從一個平面?zhèn)鬟f到另一個平面的示例，請參閱圖 2-6。

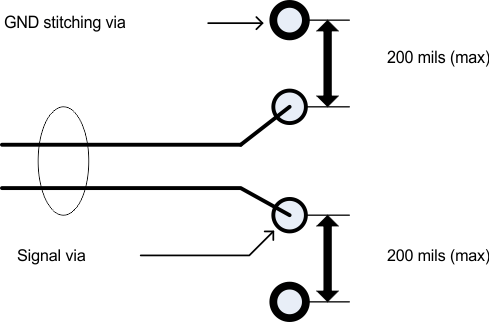

整個高速信號布線從發起到終止應當一直使用相同的接地參考平面。如果無法做到這一點，則應通過過孔將兩個接地平面拼接在一起，以提供連續接地和一致的阻抗。在信號轉換過孔周圍的 200mil（中心距，越靠近越好）內對稱地放置這些拼接過孔。有關拼接過孔的示例，請參閱圖 2-7。

除非完全不可避免，否則 TI 不建議將電源平面作為高速信號的參考平面。如果無法避免，則最好使用交流耦合電容器和接地過孔以使返回信號有一條從漏極到源極的路徑。
