3.2.2 布線規格
這些參數僅供參考，旨在使設計在仿真之前接近成功。為了確保 PCB 設計滿足所有要求，需要對設計進行仿真并將這些結果與節 4中定義的仿真結果進行比較。
表 3-7 DP 布線規格
| 參數 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|
| DP 運行速度 | 4.05 (1) | GHz | ||
| DP 信號布線長度 | 4000 (2) | Mil | ||
| DP 差分對延遲差 | 1 | ps | ||
| DP 通道延遲差 （示例 DP_TX0 至 DP_TX1） |
1250 | ps | ||
| DP 差分阻抗 | 90 | 100 | 110 | Ω |
| DP 布線上允許的殘樁數 | 0 | 個殘樁 | ||
| 每條 DP 引線上的過孔數 | 2 | 個過孔 | ||
| 過孔殘樁長度 (3) | 20 | Mil | ||
| PCIe 差分對與任何其他引線之間的間距 | 2×DS (4) |
(1) 如需了解受支持的數據速率，請參閱特定于器件的數據手冊。
(2) 最大值基于保守的信號完整性方法。僅當詳細信號完整性分析確認運行和預期一致時，才能擴展該值。
(3) 在較高數據速率下運行時，可能需要過孔殘樁控制。
(4) DS = 引線的差分間距，SoC 封裝 BGA 區域可能存在例外情況。

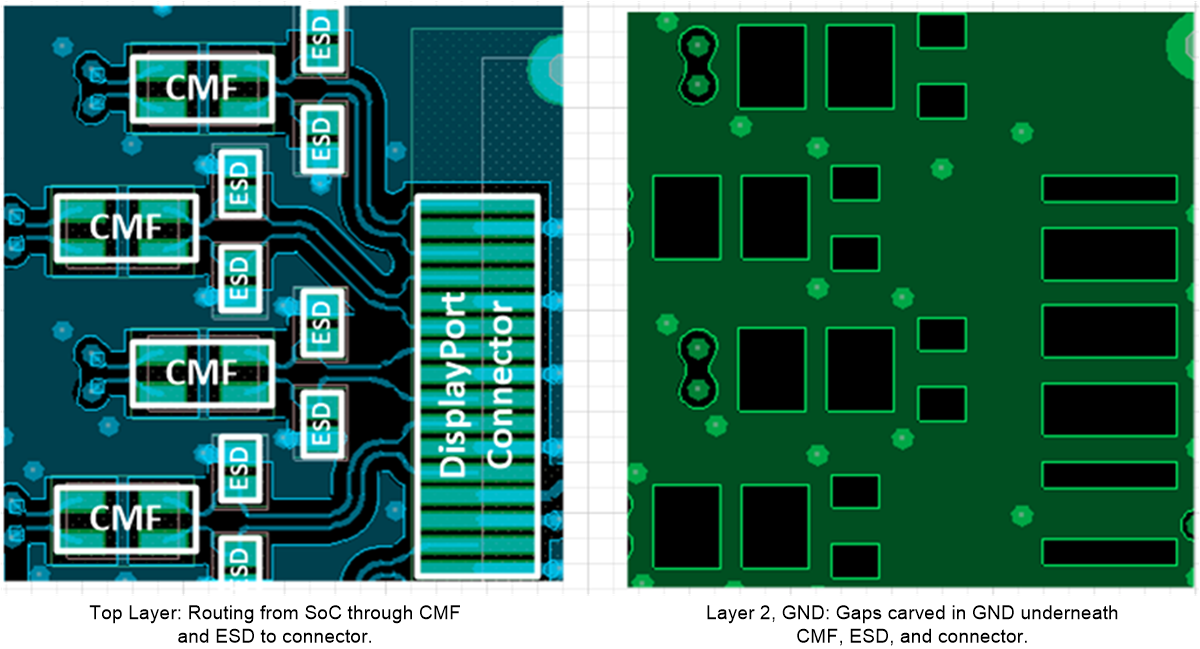

由于焊盤寬度增加，元件焊盤會產生阻抗不連續性。為了最大限度地減小阻抗不連續性，在元件焊盤下方的參考平面中形成空隙。圖 3-6 提供了一個布局示例，說明“切割 GND”概念。在 TDR 圖和仿真結果中可以看到參考平面空隙的前后影響。
圖 3-6 示例“切割 GND”布局
