4.4 時鐘
AM263x SoC 需要 XTAL_XI 具有 25MHz 的時鐘輸入。SoC 和三個以太網 PHY 的所有參考時鐘都是由單個四路輸出時鐘緩沖器 (LMK1C1104PWR) 生成的，默認源自單個 25MHz LVCMOS 振蕩器。時鐘緩沖器用于將電平從 3.3V 轉換到 1.8V 。
控制卡還需要 TM4C129 微控制器具有 16MHz 時鐘源，以支持 UART-USB JTAG 。

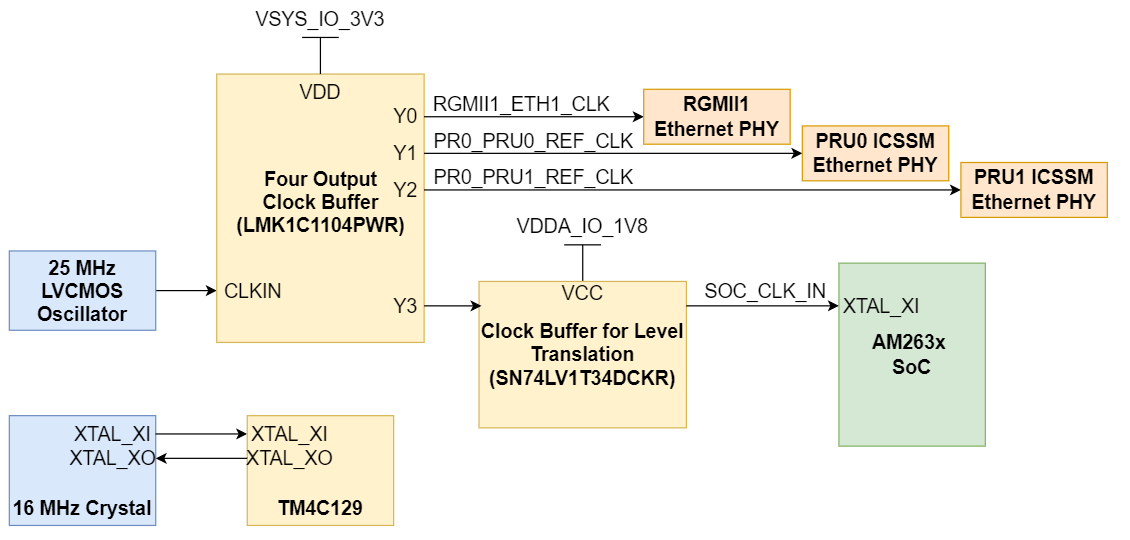

圖 4-5 振蕩器時鐘樹另外，SoC 時鐘輸入也可源自單個 25MHz 晶體。若要使用晶體，必須安裝和拆除電阻器。如果將晶體用作時鐘源，則 AM263x CLKOUT0 信號用于為以太網 PHY 參考時鐘信號提供四路輸出時鐘緩沖器。

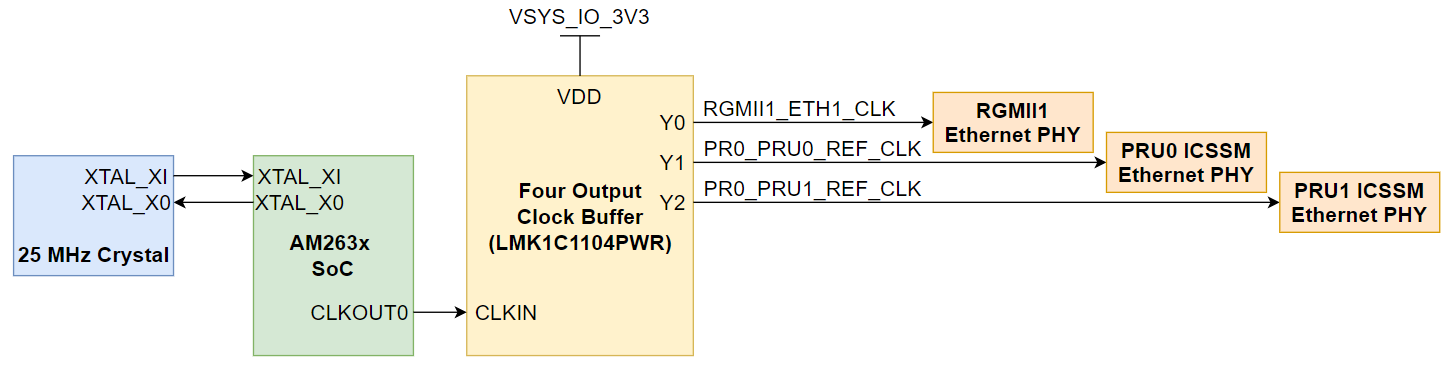

圖 4-6 晶體時鐘樹下表描述了待安裝或不被安裝的適合的電阻器，用于每種時鐘源配置。
表 4-2 時鐘源
| 時鐘源 | 安裝 | DNI |
|---|---|---|
| 25MHz LVCMOS 振蕩器（默認） | R161、R135 | R158、R155、R134 |
| 25MHz 晶體 | R158、R155、R134 | R161、R135 |
