4.6.1 RGMII
AM263x 控制卡使用一個 RGMII 信號端口連接到 48 引腳以太網 PHY (DP83869HMRGZT)。該 PHY 配置為廣播 1Gb 操作。該 PHY 的以太網數據信號端接至 RJ45 連接器。電路板上使用 RJ45 連接器將以太網 10/100/1000Mbps 連接，并集成電磁元件和 LED 以提供鏈路和活動指示。

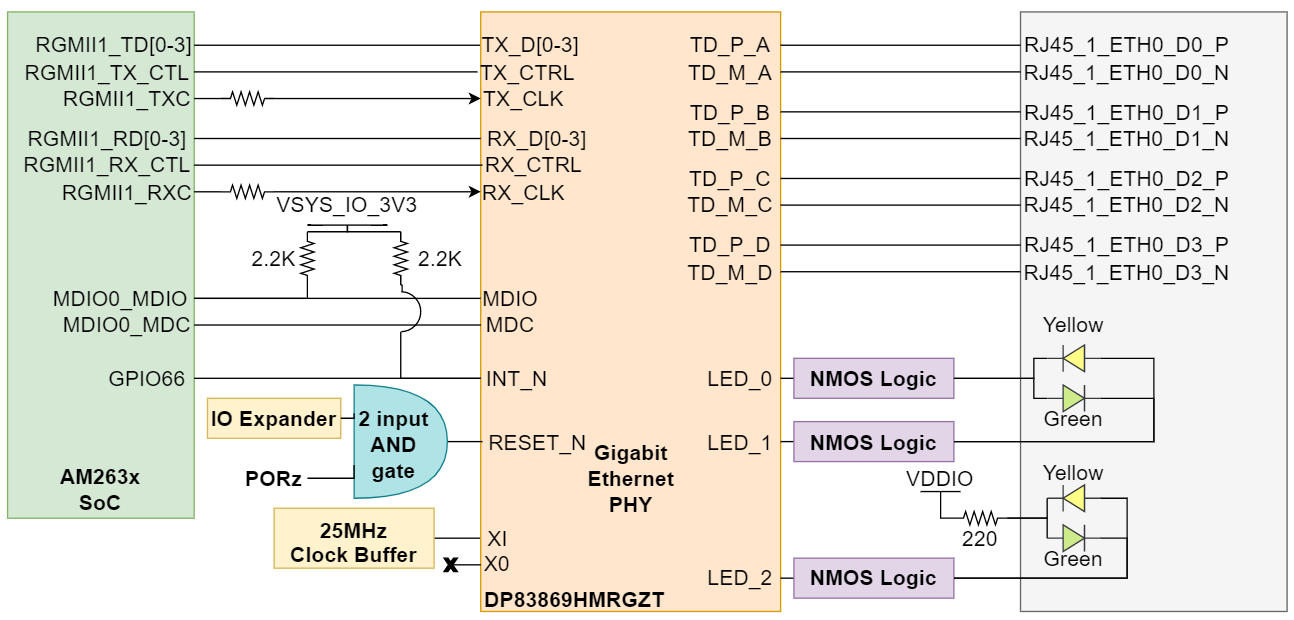

圖 4-9 RGMII1 千兆位以太網 PHY該以太網 PHY 需要三個單獨的電源。VDDIO 是系統生成的 3.3V 電源。以太網 PHY 的 1.1V 和 2.5V 電源有專用的 LDO。
位于 AM263x SoC 附近的發送和接收時鐘信號上有串聯端接電阻器。
從 SoC 到 PHY 的 MDIO 和中斷信號需要將 2.2KΩ 上拉電阻器連接到 I/O 電源電壓，才能正常工作。中斷信號由 AM263x SoC 映射的 GPIO 信號驅動。
以太網 PHY 的復位信號由 2 路輸入與門驅動。與門輸入是由 IO 擴展器和 PORz 生成的 GPIO 信號。
以太網 PHY 使用很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。

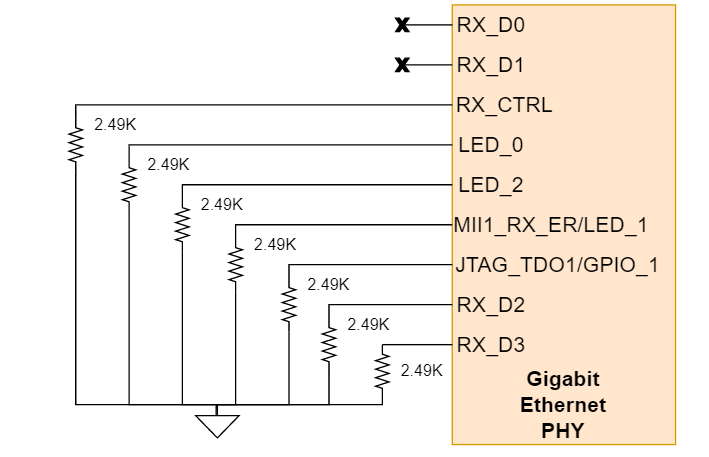

圖 4-10 RGMII1 千兆位以太網 PHY 搭接電阻器注： RX_D0 和 RX_D1 為開路，而不是用 2.49KΩ 電阻器下拉，因為它們采用 4 級配置 (strap) 電阻模式方案。所有其他信號都采用 2 級配置 (strap) 電阻模式。
注： 每個配置 (strap) 都具有一個 9KΩ 的內部下拉電阻。
表 4-4 RGMII1 千兆位以太網 PHY 搭接電阻器
| 功能引腳 | 默認模式 | CC 中的模式 | 功能 |
|---|---|---|---|
| RX_D0 | 0 | 0 | PHY 地址：0000 |
| RX_D1 | 0 | 0 | |
| JTAG_TDO/GPIO_1 | 0 | 0 | RGMII 至銅纜 |
| RX_D3 | 0 | 0 | |
| RX_D2 | 0 | 0 | |
| LED_0 | 0 | 0 | 自動協商，廣播 1000/100/10，自動 MDI-X |
| RX_ER | 0 | 0 | |
| LED_2 | 0 | 0 | |
| RX_DV | 0 | 0 | 端口鏡像已禁用 |
