4.6.2 PRU-ICSS
注： TRM 中提供的 PRU 內部引腳多路復用映射是 PRU 原始硬件定義的一部分。但是，由于 IP 和相關固件配置提供的靈活性，這未必是硬性要求。AM65x 的第一個 PRU 實施方案在初始 SoC 集成期間交換了 MII TX 引腳，并在后續 PRU 修訂版中保留了該約定，以實現固件重用。要使用 SDK 固件，請使用 SYSCONFIG 生成的 PRU 引腳映射。
AM263x 控制卡利用 AM263x SoC 的兩個片上可編程實時單元以及工業通信子系統 (PRU-ICSS) 與兩個以太網 PHY 收發器連接。一個千兆位以太網 PHY 收發器 (DP83869HMRGZT) 連接到 SoC 的 PRU0，一個工業以太網 PHY 收發器 (DP83826ERHBT) 連接到 PRU1。每個 PHY 的以太網數據信號端接至 RJ45 連接器。電路板上使用 RJ45 連接器將以太網 10/100/1000Mbps (DP83869HMRGZT) 和 10/100Mbps (DP83826ERHBT) 連接，并集成電磁元件和 LED 以提供鏈路和活動指示。

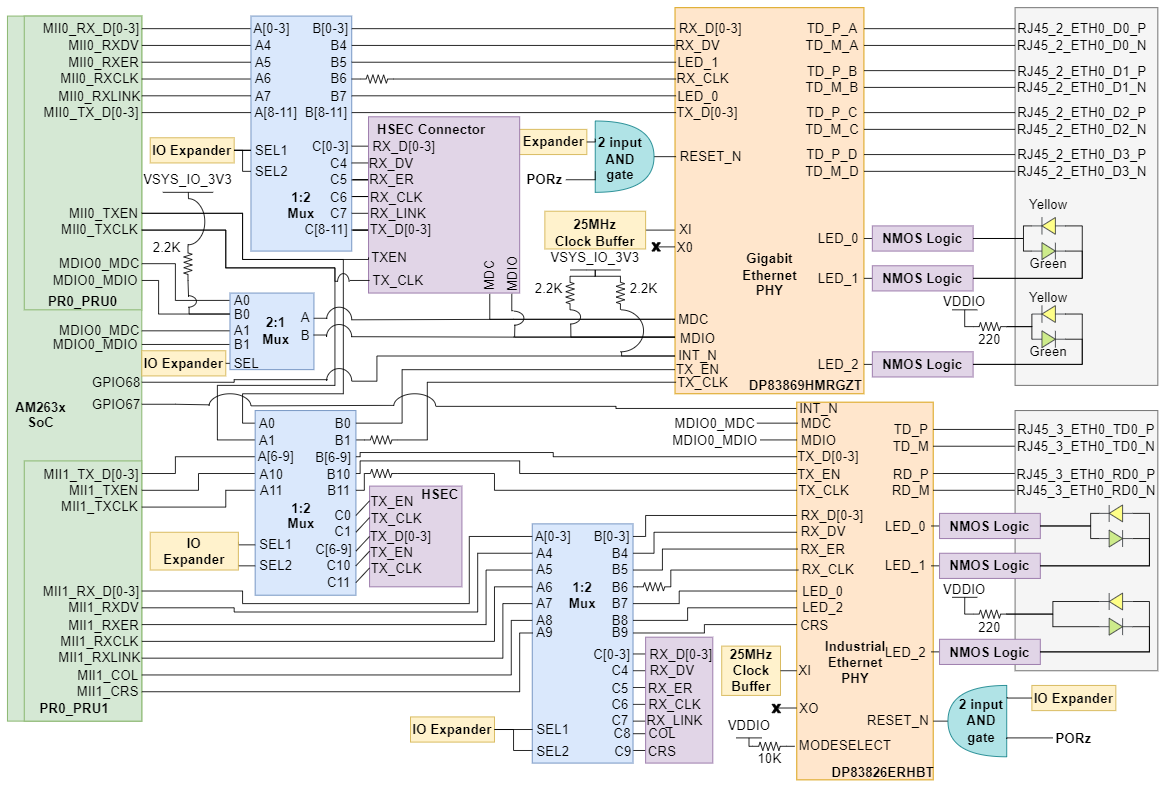

圖 4-11 ICSSM 概述對于千兆位以太網 PHY：
- 該以太網 PHY 需要三個單獨的電源。VDDIO 是系統生成的 3.3V 模擬電源。以太網 PHY 的 1.1V 和 2.5V 電源有專用的 LDO。
- 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。
- 2:1 多路復用器 (TMUX154EDGSR) 控制以太網 PHY 的 MDIO 和 MDC 信號的映射。
表 4-5 千兆位以太網 PHY MDIO/MDC 多路復用器
| SEL | 條件 | 功能 |
|---|---|---|
| 高電平 | 選擇 AM263x SoC MDIO0 MDIO/MDC 信號 | A1/B1→A/B 端口 |
| 低電平 | 選擇 PRU MDIO/MDC 信號 | A0/B0→ A/B 端口 |
- 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。

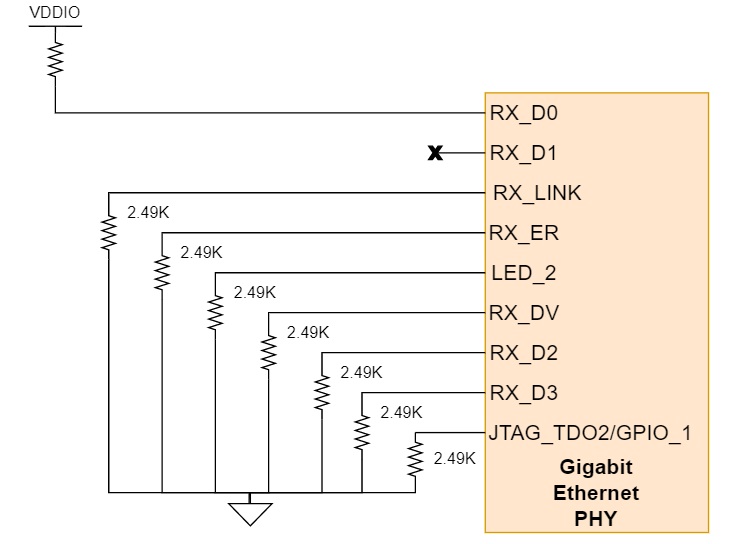

圖 4-12 PRU0 ICSS 千兆位以太網 PHY 搭接電阻器表 4-6 PRU0 ICSS 千兆位以太網 PHY 搭接電阻器
| 功能引腳 | 默認模式 | CC 中的模式 | 功能 |
|---|---|---|---|
| RX_D0 | 0 | 3 | PHY 地址：0011 |
| RX_D1 | 0 | 0 | |
| JTAG_TDO/GGPIO_1 | 0 | 0 | RGMII 至銅纜 |
| RX_D3 | 0 | 0 | |
| RX_D2 | 0 | 0 | |
| RX_LINK | 0 | 0 | 自動協商，廣播 1000/100/10，自動 MDI-X |
| RX_ER | 0 | 0 | |
| LED_2 | 0 | 0 | |
| RX_DV | 0 | 0 | 端口鏡像已禁用 |
工業級以太網 PHY 收發器：
- 該以太網 PHY 需要兩個單獨的電源。VDDIO 是系統生成的 3.3V 模擬電源。VSYS_IO_3V3 是 3.3V I/O 電源。
- 通過將 MODESELECT （模式選擇）引腳上拉到 VDDIO，以太網 PHY 被設置為 ENHANCED （增強）模式。
- 增強模式允許 DP83826E 支持除標準以太網應用之外的實時以太網應用。
- 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。

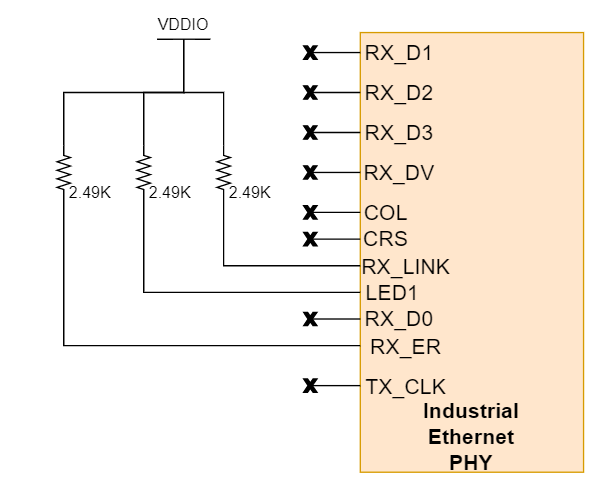

圖 4-13 PRU1 ICSS 工業以太網 PHY 搭接電阻器表 4-7 PRU1 ICSS 工業以太網 PHY 搭接電阻器
| 功能引腳 | 默認模式 | CC 中的模式 | 功能 |
|---|---|---|---|
| RX_D0 | 1 | 1 | 啟用自協商 |
| LED1 | 1 | 1 | 啟用奇半字節檢測 |
| RX_LINK | 0 | 1 | PHY 地址：001 |
| CRS | 0 | 0 | |
| COL | 0 | 0 | |
| TX_CLK | 0 | 0 | RMII 控制器模式 |
| RX_ER | 0 | 1 | 引腳 31 上的 LED1 |
| RX_D3 | 0 | 0 | 禁用快速鏈路斷開 |
| RX_D2 | 0 | 0 | MII MAC 模式 |
| RX_D1 | 0 | 0 | 啟用自動 MDIX |
| RX_DV | 0 | 0 | MDIX（僅在禁用自動 MDIX 時適用） |
對于兩個以太網 PHY：
- 位于 AM263x SoC 附近的發送和接收時鐘信號上有串聯端接電阻器。
- 從 SoC 到 PHY 的 MDIO 和中斷信號需要將 2.2KΩ 上拉電阻器連接到 I/O 電源電壓，才能正常工作。中斷信號由 AM263x SoC 映射的 GPIO 信號驅動。
- 以太網 PHY 的復位信號由 2 路輸入與門驅動。與門輸入是由 IO 擴展器和 PORz 生成的 GPIO 信號。
- 25MHz 時鐘源自四輸出時鐘緩沖器，該時鐘緩沖器采用 25MHz 振蕩器作為輸入。
- 有三個 1:2 多路復用器 (TS3DDR3812RUAR) 控制以太網信號從 SoC 到以太網 PHY 或 HSEC 連接器的映射。這三個多路復用器的選擇邏輯由 IO 擴展器生成的兩個 GPIO 信號驅動。
表 4-8 ICSS HSEC MUX
| 選擇信號 | 邏輯電平 | 條件 | 功能 |
|---|---|---|---|
| ICSSM1_MUX_SEL | 低電平 | PRU0 信號映射到以太網 PHY | A[n] → B[n] |
| 高電平 | PRU0 信號映射到 HSEC | A[n] → C[n] | |
| ICSSM2_MUX_SEL | 低電平 | PRU1 信號映射到以太網 PHY | A[n] → B[n] |
| 高電平 | PRU1 信號映射到 HSEC | A[n] → C[n] |
