3.1 電源要求
AM263x 控制卡由 5V、3A USB Type-C 輸入供電，或由集線站提供的 5V、3A HSEC 連接供電。以下各節介紹了為 AM263x 控制卡供電的配電網絡拓?fù)?，支持元件和基?zhǔn)電壓。
與 AM263x 控制卡兼容的電源：
- 使用 USB Type-C 輸入時：
- 具有 USB-C 插座的 5V、3A 電源適配器
- 具有固定 USB-C 電纜的 5V、3A 電源適配器
- 具有電力輸送分類的 PC USB Type-C 端口
- Thunderbolt
- USB 標識后面的電池

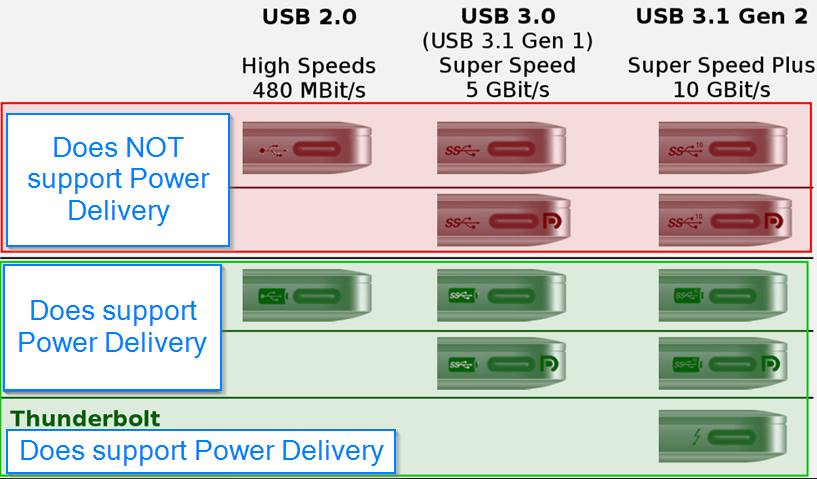

圖 3-1 USB Type-C 電力輸送分級- 使用 HSEC 直流筒形插孔電源輸入時：
- 功率至少為 15W 的電源適配器
與 AM263x 控制卡不兼容的電源：
- 使用 USB Type-C 輸入時：
- 任何 USB 適配器電纜，例如：
- Type-A 轉 Type-C
- micro-B 轉 type-C
- 直流桶形插孔轉 Type-C
- 具有 USB-C 固定電纜或插座的 5V、1.5A 電源適配器
- PC USB Type-C 端口無法提供 3A 電流
- 任何 USB 適配器電纜，例如：
