4.13 JTAG
AM263x 控制卡包含 XDS110 類板載仿真器。該控制卡還可以選擇將 JTAG 信號從 AM263x SoC 映射到 HSEC 連接器。

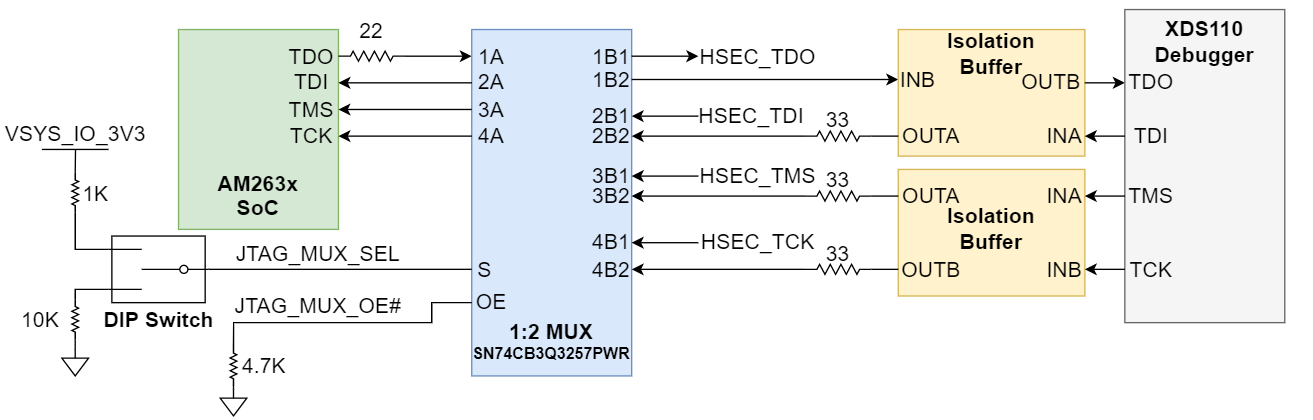

圖 4-21 JTAGDIP 開關用于驅動 1:2 多路復用器 (SN74CB3Q3257PWR) 進行線路選擇，以確定 AM263x SoC JTAG 信號的路徑。
圖 4-22 JTAG 路徑開關該控制卡包含 XDS110 仿真所需的全部電路。仿真器采用 USB2.0 Micro-B 連接器以連接 UART-USB 電橋產生的 USB 2.0 信號。來自該連接器的 VBUS 電源用于為仿真電路供電，以便在斷開控制卡的電源時也不會丟失與仿真器的連接。
XDS110 控制兩個電源狀態 LED。有前更多信息，請參閱電源狀態 LED。
