4.16 MMC
AM263x 控制卡提供 Micro SD 卡接口，該接口映射到 AM263x SoC 的 MMC0 實例。

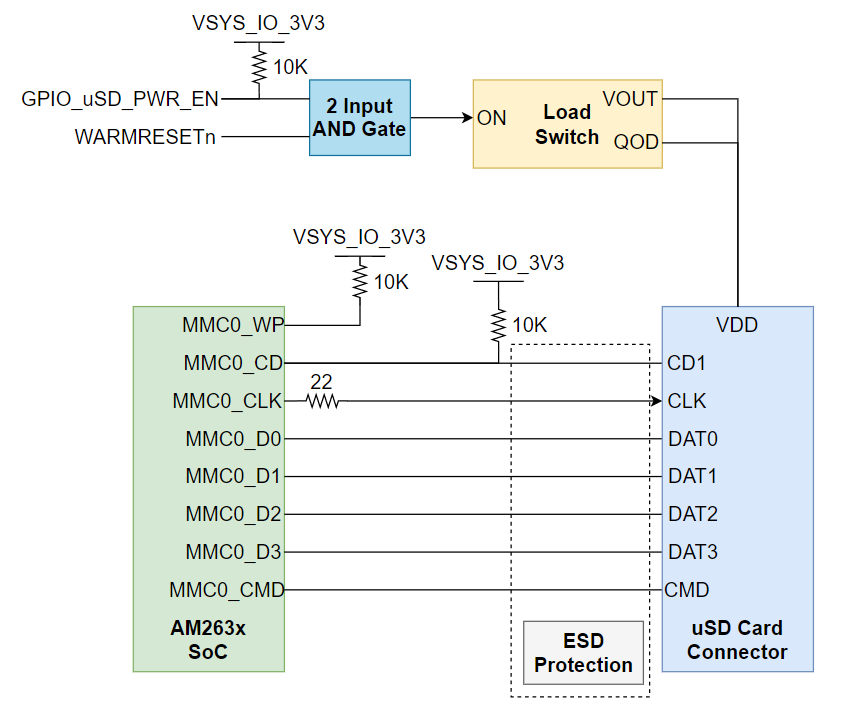

圖 4-25 Micro-SD 連接器接口負載開關 (TPS22918DBVR) 用于為 Micro SD 卡連接器供電。該負載開關由 WARMRESETn 與 GPIO_uSD_PWR_EN 之間的 2 路輸入與門的輸出驅動，以便在復位時對卡進行下電上電。該負載開關采用快速輸出放電 (QOD) 技術來確保電源電壓在復位期間小于 10% 的標稱值。
以六通道瞬變電壓抑制器器件 (TPD6E001RSER) 形式為 MMC 信號提供內聯 ESD 保護。
SD 卡連接器的寫保護 (WP) 和卡檢測 (CD) 信號被上拉至 3.3 V IO 電源電壓。
為 MMC 時鐘信號提供串聯端接電阻器。
