4.7 I2C
AM263x 控制卡采用三個 AM263x SoC 內部集成電路 (I2C) 端口作為控制器對各種目標進行操作。重要的是，所有 I2C 數據和時鐘線路都上拉至 3.3V IO 電源來實現通信。

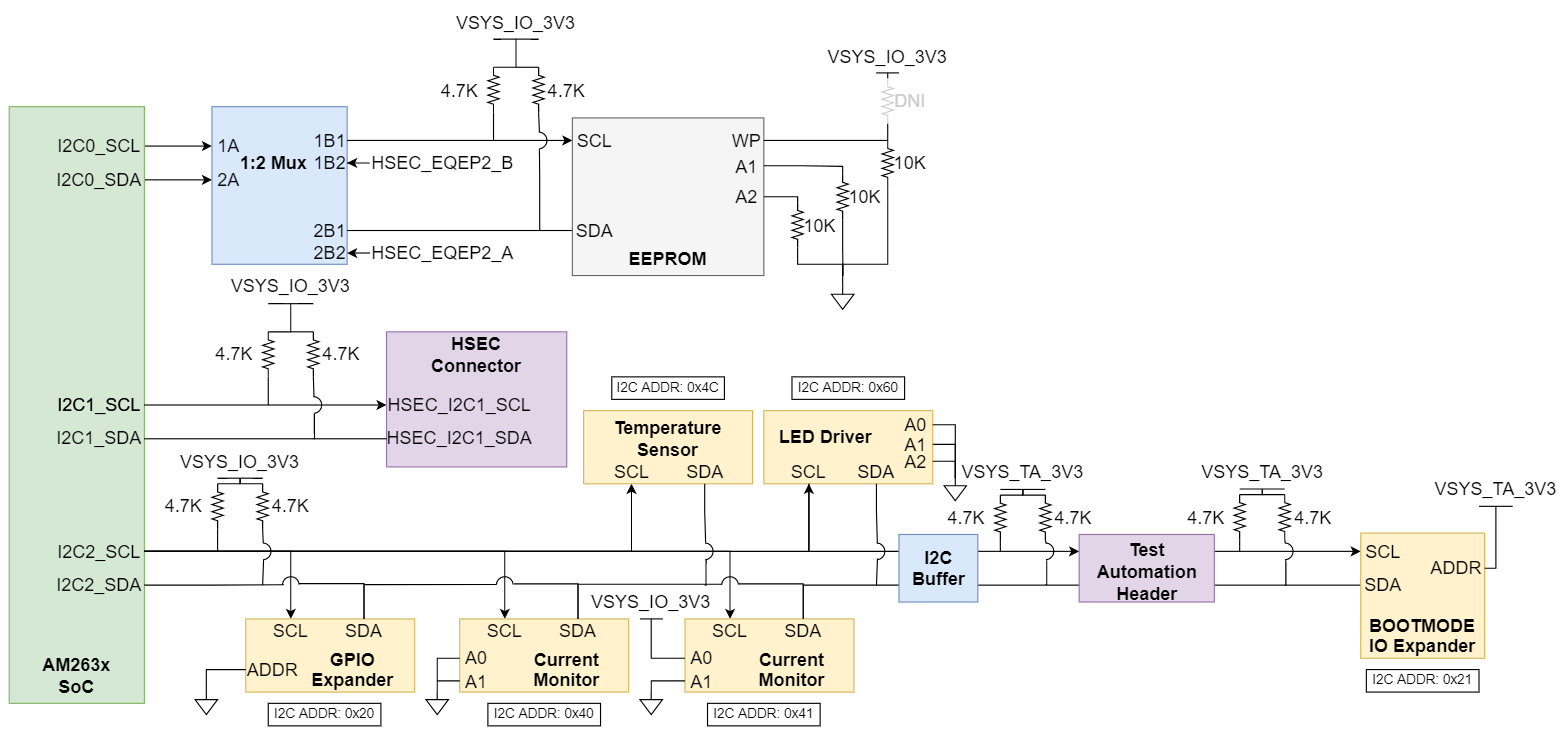

圖 4-14 I2C 實例樹表 4-12 I2C 尋址
| 目標 | I2C 實例 | I2C 地址位說明 | 器件配置 | CC 配置 | I2C 地址 |
|---|---|---|---|---|---|
| 電路板 ID EEPROM | I2C0 | 器件地址的前 4 位設為 1010，接下來的兩位由 A2 和 A1 引腳設置，而第七位 a16 是最重要的內部地址位 | 0b10110[A2][A1][a16] A1/A2 連接到接地 |
0b1010000 | 0x50 |
| GPIO 擴展器 | I2C2 | 目標地址的前 6 位設為 010000，接下來的一位由 IO 擴展器的地址引腳決定 | 0b010000[ADDR] ADDR 引腳連接到接地 |
0b0100000 | 0x20 |
| BOOTMODE IO 擴展器 | I2C2/I2C1_TA | 目標地址的前 6 位設為 010000，接下來的一位由 IO 擴展器的地址引腳決定 | 0b010000[ADDR] ADDR 引腳連接到 3.3V IO 電源 |
0b0100001 | 0x21 |
| 電流監控器 | I2C2 | 目標地址的前三位為 100，接下來的四位由 A1 和 A0 的連接決定 | 請參閱器件特定數據表 中的地址引腳表。 | 0b1000000 | 0x40 |
| 電流監控器 | I2C2 | 目標地址的前三位為 100，接下來的四位由 A1 和 A0 的連接決定 | 請參閱器件特定數據表 中的地址引腳表。 | 0b1000001 | 0x41 |
| 溫度傳感器 | I2C2 | 器件型號 TMP411Ax 的固定值為 1001100 | 不適用 | 0b1001100 | 0x4C |
| LED 驅動器 | I2C2 | 目標地址的前四位為 1100，接下來的三個位由 A2、A1 和 A0 決定 | 0b1100[A2][A1][A0] A2/A1/A0 所有均連接到接地 |
0b1100000 | 0x60 |
注： 基于器件尋址固定帶有下劃線的地址位，且無法配置該地址。
