4.14 測試自動化接頭
AM263x 控制卡支持 40 引腳測試自動化接頭，該接頭允許外部控制器控制斷電、PORz、熱復位和引導模式控制等基本操作。

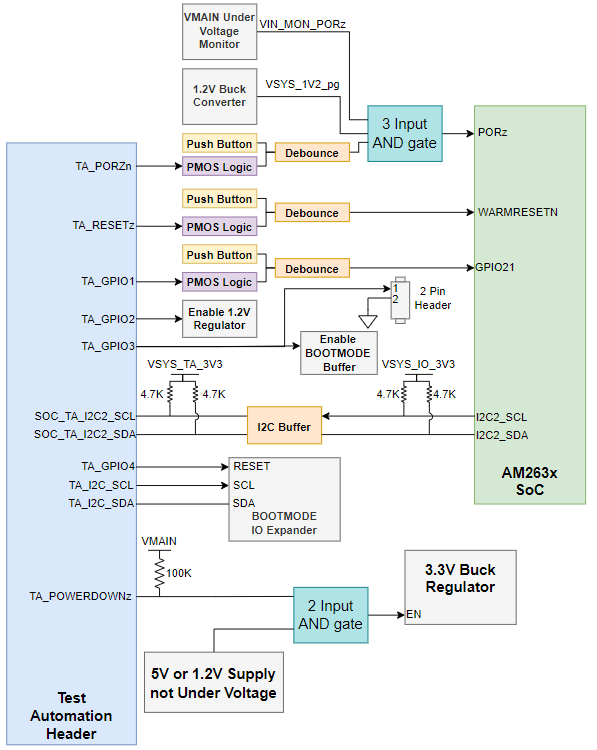

圖 4-23 測試自動化接頭測試自動化電路由專用的 3.3V 電源 (VSYS_TA_3V3) 供電，該電源由 5V 至 3.3V 降壓穩壓器 (TPS62177DQCR) 生成。
AM263x SoC I2C2 實例同時連接到測試自動化接頭和引導模式 IO 擴展器 (TCA6408ARGTR)。
表 4-14 詳細展示了測試自動化 GPIO 映射：
表 4-14 測試自動化接頭 GPIO 映射
| 信號名稱 | 說明 | 方向 |
|---|---|---|
| TA_POWERDOWN | 為邏輯低電平時，禁用直流/直流轉換第一級中使用的 3.3V 降壓穩壓器 (TPS62913RPUR) | 輸出 |
| TA_PORZn | 為邏輯低電平時，由于 PMOS V_GS 小于零，因此將 PORz 信號連接到接地，從而對主域進行上電復位 | 輸出 |
| TA_RESETz | 為邏輯低電平時，由于 PMOS V_GS 小于零，因此將 WARMRESETn 信號連接到接地，從而對主域進行熱復位 | 輸出 |
| TA_GPIO1 | 為邏輯低電平時，由于 PMOS V_GS 小于零，因此將 INTn 信號連接到接地，從而對 SoC 產生中斷 | 輸出 |
| TA_GPIO2 | 為邏輯低電平時，禁用 1.2V 降壓穩壓器 (TPS62913RPUR) | 輸出 |
| TA_GPIO3 | 為邏輯低電平時，禁用引導模式緩沖器輸出使能 | 輸出 |
| TA_GPIO4 | 引導模式 IO 擴展器 (TCA6408ARGTR) 的復位信號 | 輸出 |
