3.1.1 使用 USB Type-C 連接器的電源輸入

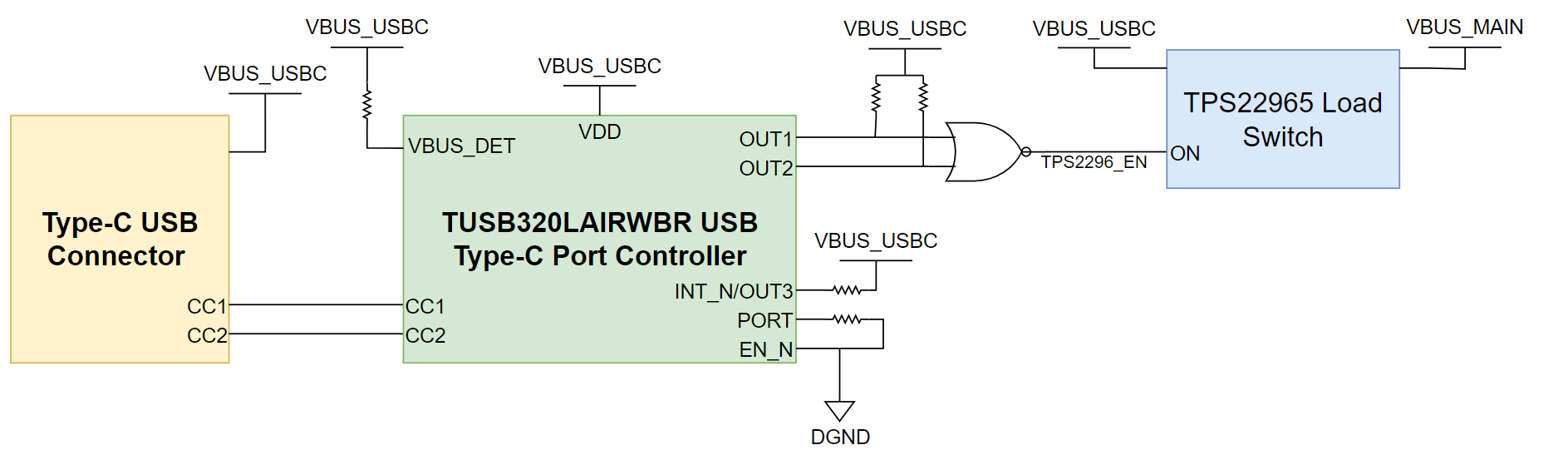

AM263x 控制卡可通過 USB Type-C 連接供電。USB Type-C 電源應在 5V 時能夠提供 3A 電流，而且應能通過 CC1 和 CC2 信號廣播拉電流能力。在此 EVM 上，USB Type-C 連接器的 CC1 和 CC2 與端口控制器 IC (TUSB320LAIRWBR) 相連。此器件使用 CC 引腳來確定端口連接/分離、電纜方向、角色檢測以及 Type-C 電流模式的端口控制。CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認模式、中等模式還是高級模式。
端口引腳通過電阻下拉至接地，以將 IC 配置為向上面向端口 (UFP) 模式。實施 VBUS 檢測來確定 UFP 模式下是否連接成功。OUT1 和 OUT2 引腳連接到或非門。 OUT1 和 OUT2 引腳上的低電平有效表明在連接狀態下存在高電流 (3A)，使負載開關 (TPS22965DSGT) 提供 VBUS_MAIN 電源，該電源為其他穩壓器供電，從而為器件生成電源軌。
在 UFP 模式下，該端口控制器 IC 在兩個 CC 引腳上始終存在下拉電阻器。該端口控制器 IC 還會監控 CC 引腳上與由所連 DFP 表明的 Type-C 模式電流相對應的電壓電平。該端口控制器 IC 會去除 CC 引腳的抖動，并等待 VBUS 檢測后成功連接。作為 UFP，該端口控制器器件通過 OUT1 和 OUT2 GPIO檢測并將 DFP 廣播的電流電平通信到系統中。
AM263x 控制卡電源要求為在 3A 時提供 5V 電壓，如果電源無法提供所需功率，或非門的輸出會變?yōu)榈碗娖剑?VBUS_MAIN 電源開關。因此，如果不滿足電源要求，除 VSYS_TA_3V3 以外的所有電源都將保持關閉狀態。只有電源能夠在 3A 時提供 5V 電壓，此電路板才能完全通電。
圖 3-2 Type-C CC 配置| OUT1 | OUT2 | 廣播 |
|---|---|---|
| 高電平 | 高電平 | 未連接狀態下的默認電流 |
| 高電平 | 低電平 | 連接狀態下的默認電流 |
| 低電平 | 高電平 | 連接狀態下的中等電流 (1.5A) |
| 低電平 | 低電平 | 連接狀態下的高電流 (3.0A) |
AM263x 控制卡包含基于每個電源軌的分立式穩壓器的電源解決方案。在供電的初始階段，由 Type-C USB 連接器提供的 5V 用于生成控制卡所需的所有必要電壓。
分立式 DC-DC 降壓穩壓器用于生成 AM263x 片上系統 (SoC) 及其他外設所需的電源。
一個 DC-DC 降壓穩壓器 (TPS54334) 用于從 5V 主電源生成 3.3V 電源。然后使用 3.3V 電源作為兩個不同 DC-DC 降壓穩壓器的 Vin：1.2V 電源 (TPS62826) 和 1.7V VPP 電源 (TPS75801)。測試自動化接頭的 3.3V 電源由一個 DC-DC 降壓穩壓器 (TPS62177) 從 5V 主電源生成。
