4.17 ADC 和 DAC
AM263x 控制卡支持 24 條 ADC 信號通道，這些通道映射到 AM263x SoC 并端接到 HSEC 連接器。所有 ADC 信號都受 ESD 保護 (TPD4E001DBVR)。

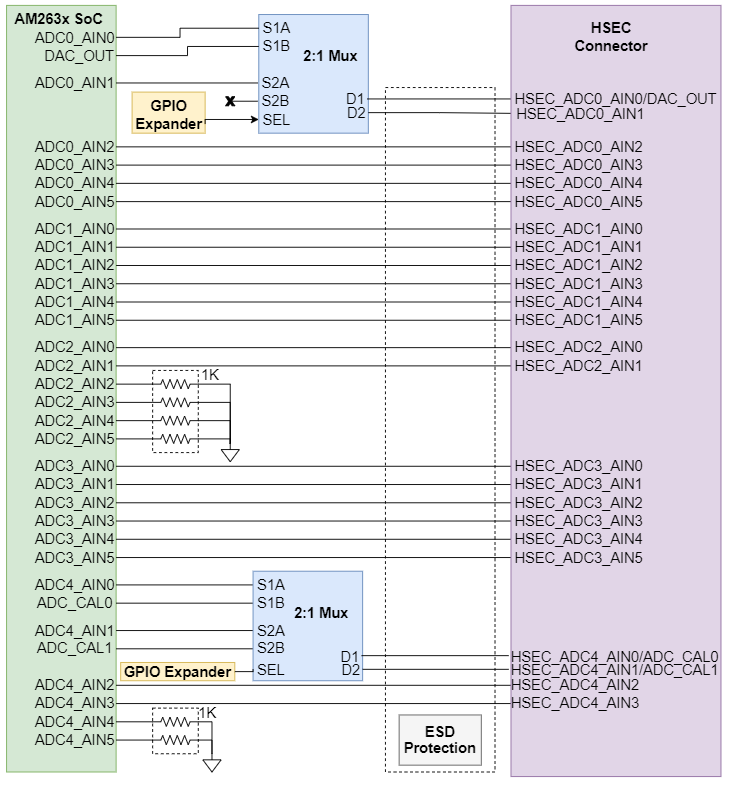

圖 4-26 ADC HSEC 連接采用兩個多路復用器 (TMUX1136DQAR) 來決定 ADC 信號傳入和傳出 HSEC 連接器的路徑。
表 4-18 ADC 多路復用器選擇邏輯
| 多路復用器選擇信號 | 條件 | 功能 | 說明 |
|---|---|---|---|
| ADC1_MUX_SEL | SEL 信號高電平 | S1A → D1 | 選擇 HSEC_ADC0_AIN0 |
| S2A → D2 | HSEC_ADC0_AIN1 選中 | ||
| SEL 信號低電平 | S1B → D1 | 選擇 HSEC_DAC_OUT | |
| S2B → D2 | 選擇 HSEC_DAC_OUT | ||
| ADC2_MUX_SEL | SEL 信號高電平 | S1A → D1 | 選擇 HSEC_ADC4_AIN0 |
| S2A → D2 | 選擇 HSEC_ADC4_AIN1 | ||
| SEL 信號低電平 | S1B → D1 | 選擇 ADC_CAL0 | |
| S2B → D2 | 選擇 ADC_CAL1 |
采用三個開關來配置 ADC 和 DAC 的基準電壓。

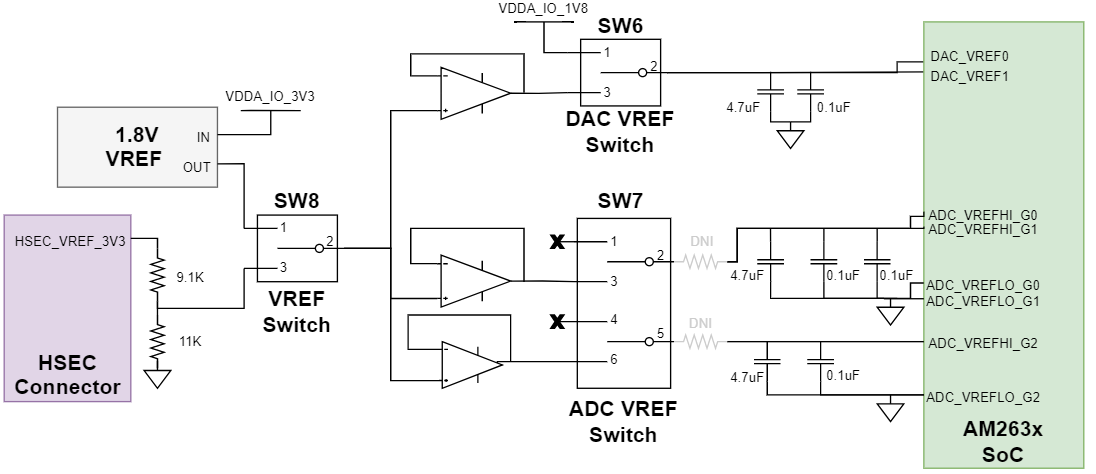

圖 4-27 ADC 開關路由- VREF 開關 (SW8) 是一個單極雙擲開關，用于控制 ADC 和 DAC 使用哪個 1.8V 基準。表 4-19 VREF 開關
VREF 開關位置 基準選擇 引腳 1-2 板載 1.8V 基準 (REF3318AIDBZT) 引腳 2-3 HSEC VREF - DAC VREF 開關 (SW6) 是一個單極雙擲開關，用于控制 AM263x SoC 的 DAC VREF 輸入。表 4-20 DAC VREF 開關
DAC VREF 開關位置 基準選擇 引腳 1-2 AM263x 片上 LDO 引腳 2-3 VREF 開關輸出 - ADC VREF 開關 (SW7) 包含兩個單極雙擲開關，用于控制 AM263x SoC 的 ADC VREF 輸入。表 4-21 ADC VREF 開關
ADC VREF 開關位置 基準選擇 引腳 1-2 開路 - 允許使用 AM263x 片上 LDO 基準 引腳 2-3 VREF 開關輸出 引腳 4-5 開路 - 允許使用 AM263x 片上 LDO 基準 引腳 5-6 VREF 開關輸出
