TI 提供多種不同配置的保護多路復用器和開關,以保護上游和下游元件免于發生故障以及在故障期間免受影響,同時最大程度地提高信號完整性。這些保護開關的主要差異化特性包括:

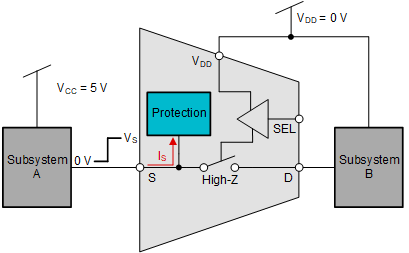

過壓保護/故障檢測:故障保護多路復用器具有內置故障保護特性,例如過壓檢測和保護。這種多路復用器很好分辨,名稱后跟“F”,例如 TMUX7412F、TMUX7308F 和 TMUX7462F。這些器件通過比較源極引腳上的電壓與電源電壓來檢測過壓輸入。如果信號超過數據表中列出的電源電壓的閾值電壓(VT 或 VTH),,則被視為過壓。檢測到過壓事件后,開關進入高阻抗?fàn)顟B(tài)、隔離信號路徑并保護下游組件。
根據器件的不同,可以通過三種方式確定過壓閾值:固定閾值、等于 VDD 電源電壓的閾值,通過 IC 外部電源可配置的閾值。
TMUX1072 是一種獨特的低電壓器件,也支持過壓檢測。該器件對故障事件具有固定的閾值。如果 COM 引腳上的電壓超過過壓閾值 VOVP_TH,開漏輸出 FLT 引腳會將該引腳拉低,以指示檢測到的過壓事件,且I/O 路徑會變?yōu)楦咦钁B(tài)。當 COM 引腳上的電壓恢復到 VOVP_TH 以下,開漏輸出將釋放 FLT 引腳。
根據器件的不同,可以通過兩種方式來確定欠壓閾值:等于 VSS 電源電壓的閾值,或通過 IC 外部電源可配置的閾值。
例如,如果器件由 20V 的 VDD 供電,則任何源極引腳上的最大負信號電平為 -60V,以便保持任何源極引腳上的最大額定電壓 60V 。如果器件由 40V 的 VDD 供電,則任何源極引腳上的最大負信號電平將降為 -45V,以便保持源極引腳和電源之間 的最大額定電壓85V。
例如,通道 S1接通,則S1(A) 引腳上的電壓為 40V。在這種情況下,漏極電壓也為 40V。任何其他源極引腳上的最大負電壓為 -45V,以便保持源極引腳和漏極引腳之間 的最大額定電壓85V。
表 5-2 示出了模擬保護開關的性能規格:
VCC | 零件型號 | 配置 | RON(典型值) (?) | 封裝/引腳 | 特性 |
---|---|---|---|---|---|
低壓 (VSIGNAL =< 24V) | TMUX1511 | 1:1,4 通道 | 2 | TSSOP | 14、UQFN | 16 | 1.8V 兼容控制輸入,自動防故障邏輯,支持 JTAG 信號,支持 SPI 信號,支持超出電源電壓的輸入電壓 |
TMUX154E | 2:1,2 通道 | 6 | UQFN | 10、VSSOP | 10 | 1.8V 兼容控制輸入,斷電保護,支持 I2C 信號,支持超出電源電壓的輸入電壓 | |
TMUX1574 | 2:1,4 通道 | 2 | SOT-23-THN | 16、TSSOP | 16、UQFN | 16 | 1.8V 兼容控制輸入,自動防故障邏輯,支持 JTAG 信號,支持 SPI 信號,支持超出電源電壓的輸入電壓 | |
2:1,4 通道 | 1.7 | DSBGA | 16 | 1.2V 兼容控制輸入,1.8V 兼容控制輸入,斷電保護,支持 SPI 信號,支持超出電源電壓的輸入電壓 | ||
TMUX136 | 2:1,2 通道 | 4.6 | UQFN | 10 | 1.8V 兼容控制輸入,支持 I2C 信號 | |
TMUX1072 | 2:1,2 通道 | 6 | UQFN | 12、VSSOP | 10 | 1.8V 兼容控制輸入,支持 I2C 信號,支持超出電源電壓的輸入電壓 | |
TS5A3159A | 2:1,2 通道 | 0.7 | DSBGA | 6、SC70 | 6、SOT-23 | 6 | 斷電保護,先斷后合 | |
SN74CBTLV3257 | 2:1,4 通道 | 5 | SOIC | 16、SSOP | 16、TSSOP | 16、TVSOP | 16、UQFN | 16、VQFN | 16 | 斷電保護,支持 JTAG 信號,支持 SPI 信號 | |
TS5A3359 | 3:1,1 通道 | 0.7 | DSBGA | 8、VSSOP | 8 | 斷電保護,先斷后合 | |
SN74CBT3305C(1) | 1:1,2 通道 | 3 | SOIC | 8、TSSOP | 8 | 支持 I2C 信號,下沖保護 | |
SN74CBTD3306C | 1:1,2 通道 | 3 | SOIC | 8、TSSOP | 8 | 信號路徑轉換,下沖保護 | |
SN74CB3Q3257 | 2:1,4 通道 | 4 | SSOP | 16、TSSOP | 16、TVSOP | 16、VQFN | 16 | 斷電保護,支持 JTAG 信號,支持 SPI 信號,支持超出電源電壓的輸入電壓 | |
SN74CBTLV1G125(1) | 1:1,1 通道 | 5 | SOT-23 | 5、SC-70 | 5 | 斷電保護 | |
SN74CB3T1G125(1) | 1:1,1 通道 | 5 | SC70 | 5、SOT-23 | 5 | 斷電保護,信號路徑轉換 | |
SN74CBTLV3126 | 1:1,4 通道 | 5 | SOIC | 14、SSOP | 16、TSSOP | 14、TVSOP | 14、VQFN | 14 | 斷電保護,支持 JTAG 信號,支持 SPI 信號 | |
TS3A27518E | 2:1,6 通道 | 4.4 | TSSOP | 24、WQFN | 24 | 斷電保護,先斷后合,支持 SPI 信號,支持 JTAG 信號,1.8V 兼容控制輸入 | |
中壓 (25V =< VSIGNAL =< 99V) | 4:1,1 通道 | 5 | TSSOP | 16 | 1.8V 兼容控制輸入,先斷后合,自動防故障邏輯,斷電保護 | |
8:1,1 通道 | 37 | TSSOP | 16 | |||
4:1,2 通道 | 37 | TSSOP | 16 | |||
1:1,1 通道 | 9.5 | WQFN | 16 | 1.8V 兼容控制輸入,先斷后合,自動防故障邏輯,過壓保護 | ||
1:1,4 通道 | 9.5 | WQFN | 16 | |||
8:1,1 通道 | 250 | TSSOP | 16、WQFN | 16 | 1.8V 兼容控制輸入,先斷后合,自動防故障邏輯,過壓保護,斷電保護 | ||
MPC509 | 4:1,2 通道 | 1300 | SOIC | 16、PDIP | 16 | 雙電源,先斷后合,過壓保護,斷電保護 | |
MPC508 | 8:1,1 通道 | 1300 | SOIC | 16、PDIP | 16 | ||
MPC507 | 8:1,2 通道 | 1300 | SOIC | 28 | ||
MPC506 | 16:1,1 通道 | 1300 | SOIC | 28 |
