5 菊花鏈拓撲測試
為了演示 FSI 的通信速度和不同的配置，測試并驗證了兩器件配置和三器件配置的菊花鏈連接。所使用的測試硬件由多個 F280025C ControlCARD 評估模塊和 TMDSFSIADAPEVM 構成。
2.硬件直通特性通過 LAUNCHXL-F280039C 和 TMDSFSIADAPEVM 進行測試，因為僅該器件提供此特性。
可以在下載的 C2000WARE 中找到測試的示例項目。所有測試結果是在 Code Composer Studio? (CCS) 中使用優化等級 - 2 得到的。更改優化級別可能會產生不同的結果。表 5-1中顯示了測試項目的總體說明。為了便于理解，#ID-31A6619C-5CB9-40CE-F25C-7C6D91ADE634中顯示了具有不同項目設置的通用軟件流程圖。
| 工程 | 說明 | Settings |
|---|---|---|
| fsi_ex_daisy_handshake_lead | 菊花鏈環路中主控器件的項目。 | ① [#define FSI_DMA_ENABLE 0 && #define FSI_RX_TDM_ENABLE 0] 表示使用 CPU 控制的 FSI 通信。 ② [#define FSI_DMA_ENABLE 1 && #define TX_DMA_TRIGGER_ENABLE 0 && #define FSI_RX_TDM_ENABLE 0] 表示使用 DMA 控制并使用軟件為傳輸?shù)臄?shù)據觸發 DMA 的 FSI 通信（手動）。 ③ [#define FSI_DMA_ENABLE 1 && #define TX_DMA_TRIGGER_ENABLE 1 && #define FSI_RX_TDM_ENABLE 0] 表示使用 DMA 控制并啟用 FSITX 來為傳輸?shù)臄?shù)據觸發 DMA 的 FSI 通信。 ④ [#define FSI_DMA_ENABLE 0 && #define FSI_RX_TDM_ENABLE 1] 表示使用 HW RX TDM 控制的 FSI 通信 |
| fsi_ex_daisy_handshake_node | 菊花鏈環路中 N-1 (N>=2) 個其他器件的項目。 |

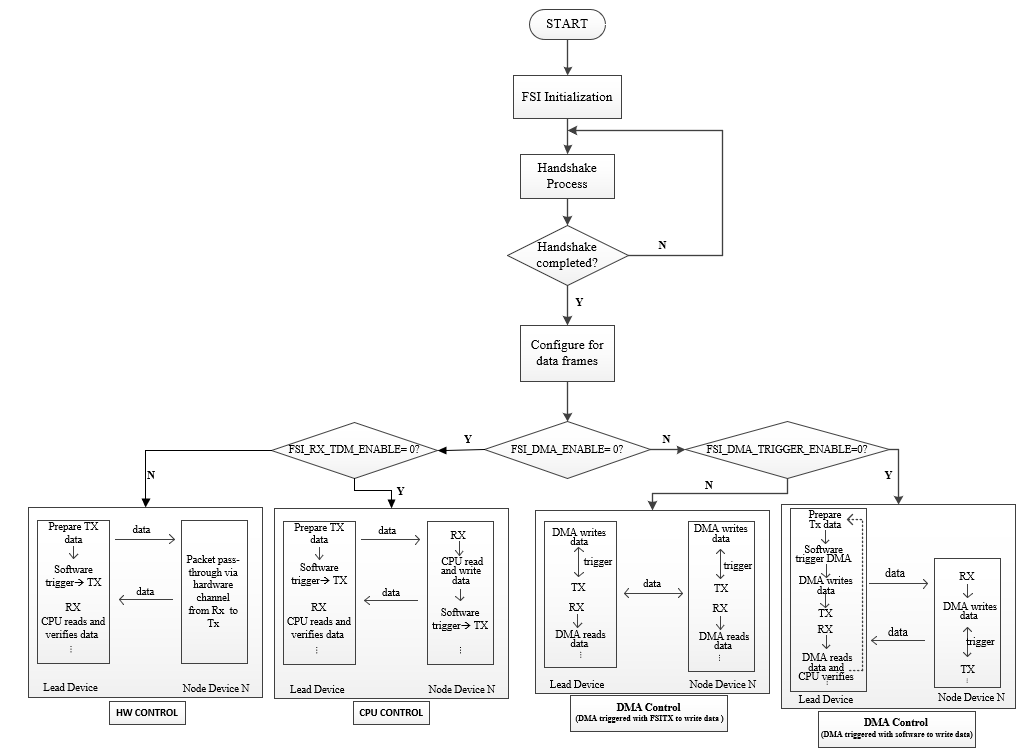

圖 5-1 具有不同項目設置的軟件流程圖
