5.2.1 CPU/DMA 控制
-
測試條件
器件 1 發送數據 -> 器件 2 接收數據 -> 器件 2 將 RX 數據移至 TX 緩沖區并將數據發送至器件 3->…..-> 器件 3 將 RX 數據移至 TX 緩沖區并將數據發送至器件 1 -> 器件 1 接收數據并驗證數據是否與最初發送的 TX 數據相匹配。
-
測試案例
8 個字的數據長度，1 條數據線，TXCLK = 50MHz，使用 CPU 控件時啟用設置 ①，使用 DMA 控件時啟用設置 ②（表 5-1）。
在測試中，當通信期間發生特定事件時，會在軟件內翻轉 GPIO，并使用示波器對其進行測量以獲取相應的時序數據。在下圖中，綠色信號表示器件 1（主控器件）的 GPIO 翻轉，藍色信號表示器件 2（節點器件）的 GPIO 翻轉，品紅色信號表示器件 3（節點器件）的 GPIO 翻轉。

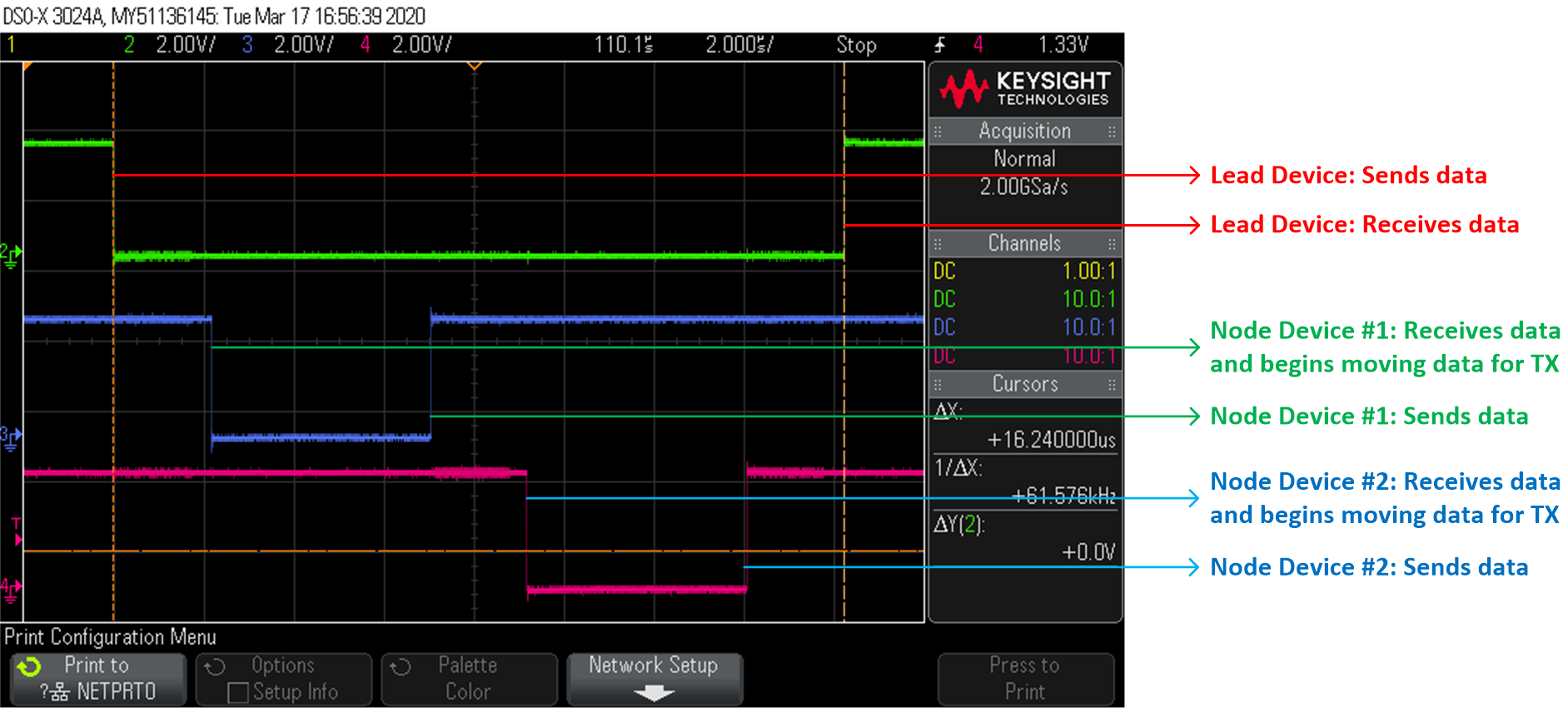

圖 5-7 在三個器件之間采用 CPU 控件的 FSI 通信

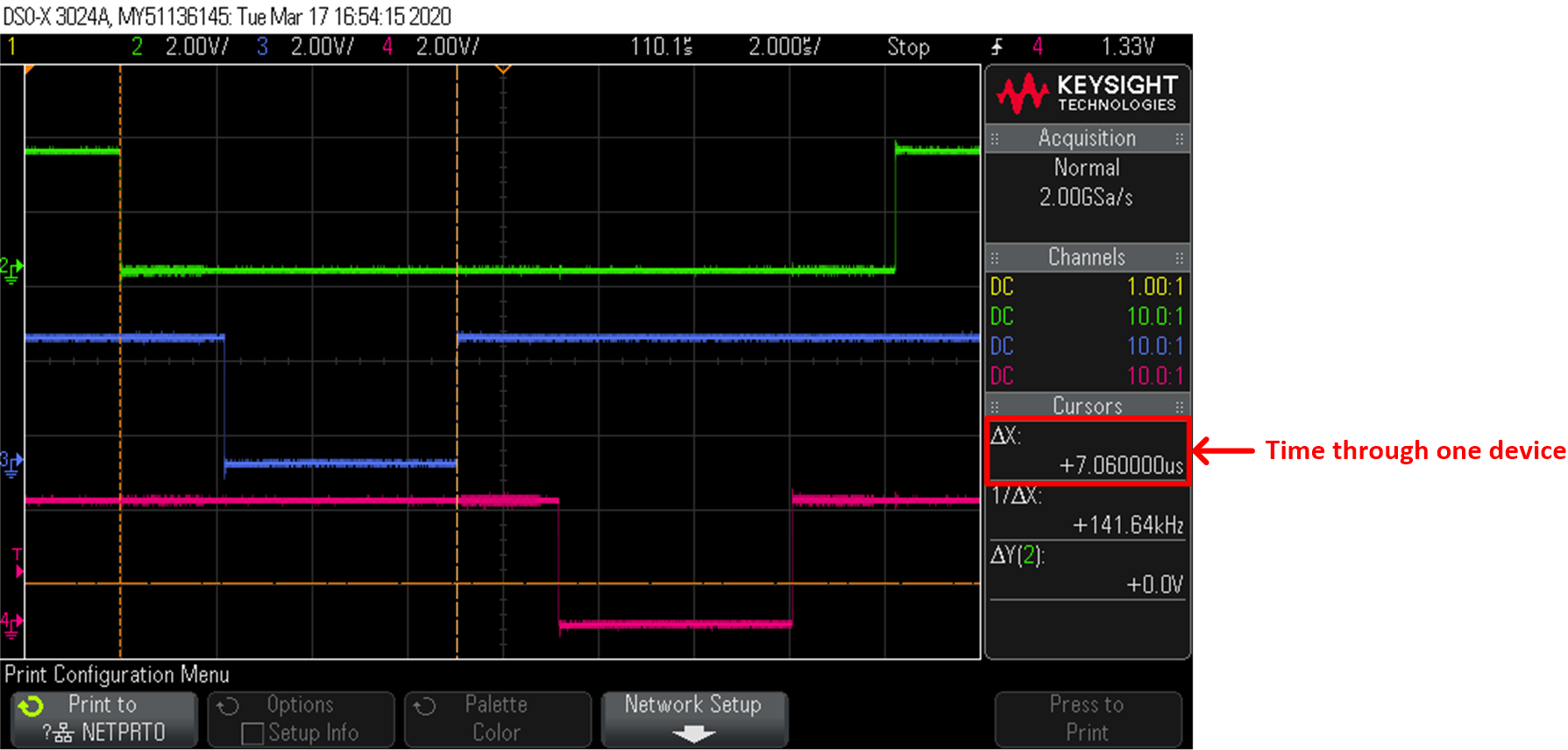

圖 5-8 數據通過一個器件的時間 - CPU 控件對于使用 CPU 控件的情形，完成三器件菊花鏈環路所需的數據傳輸時間為 16.2μs，如#ID-832D5561-D00F-43C9-BBAF-71EDB2E3CAD6所示。對于添加到菊花鏈連接系統中的每個器件，該時間將增加 7.1us，如#T5807283-26所示。每個器件所增加的 7.1μs 時間包括傳輸時間以及將 RX 數據移到 TX 緩沖區和寄存器所需的時間。

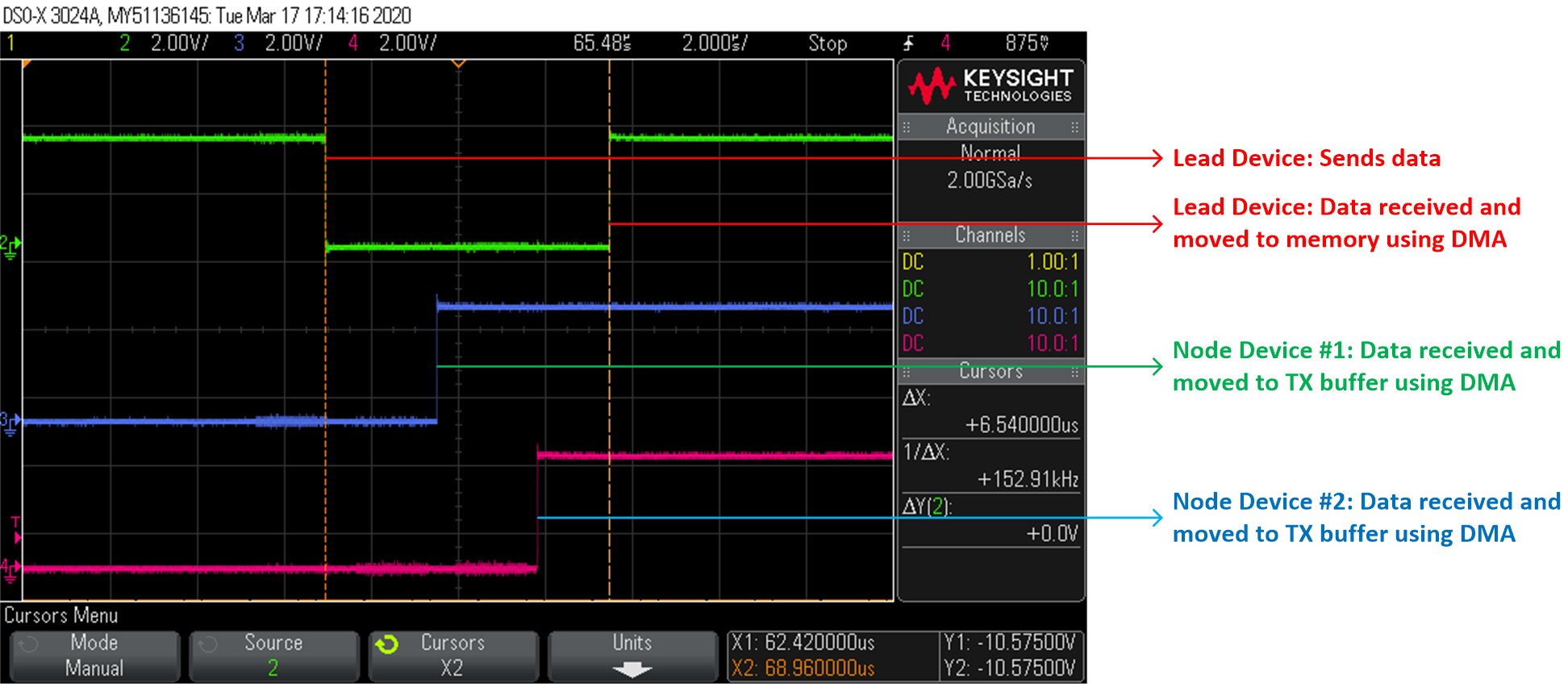

圖 5-9 三個器件之間采用 DMA 控制的 FSI 通信

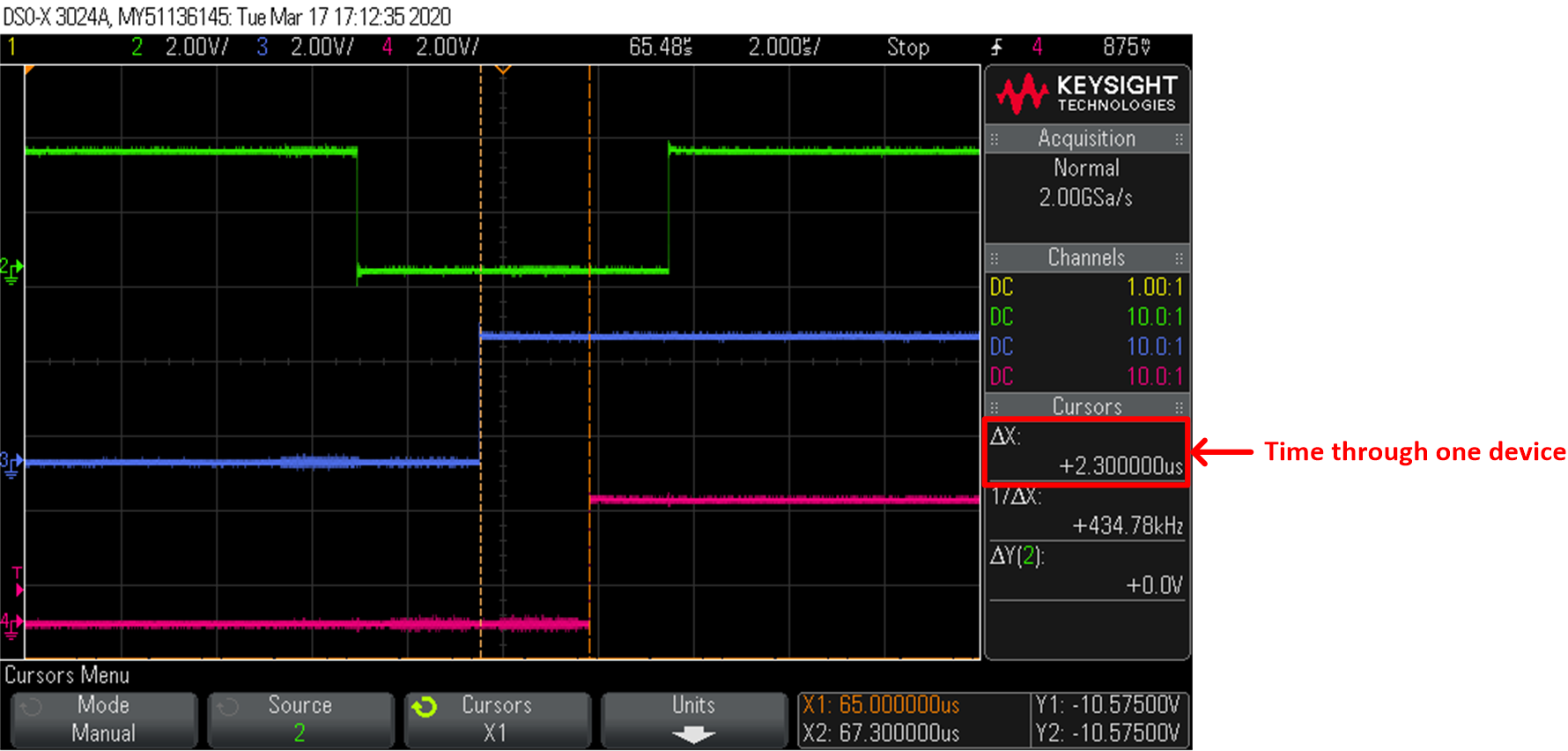

圖 5-10 數據通過一個器件的時間 - DMA 控件對于使用 DMA 控件的情形，完成三器件菊花鏈環路所需的數據傳輸時間為 6.5μs，如#ID-578EA113-1871-4914-FEFC-531058F12C89所示。對于添加到菊花鏈連接系統中的每個器件，該時間將增加 2.3us，如#ID-E5FDCFDD-DFB5-49F8-F4C8-9610ACDDDE6E所示。每個器件所增加的 2.3μs 時間包括傳輸時間以及將 RX 數據移到 TX 緩沖區和寄存器所需的時間。
