7.2.4.2 試驗結果
在示波器中捕獲節點 1、節點 7 和節點 8 的 EPWM 波形以驗證同步運行。對未啟用 EPWM 同步情況下和啟用 EPWM 同步情況下捕獲的結果進行了比較，以展示通過 FSI 實現 EPWM 同步的能力?？梢郧宄赜^察到與 2 節點配置的抖動差異。
在第 8 個節點觀察到的最大抖動（經過一周的測試以捕獲所有不確定性）在 100 納秒以內，這對 EPWM 頻率的邊緣沒有太大影響。

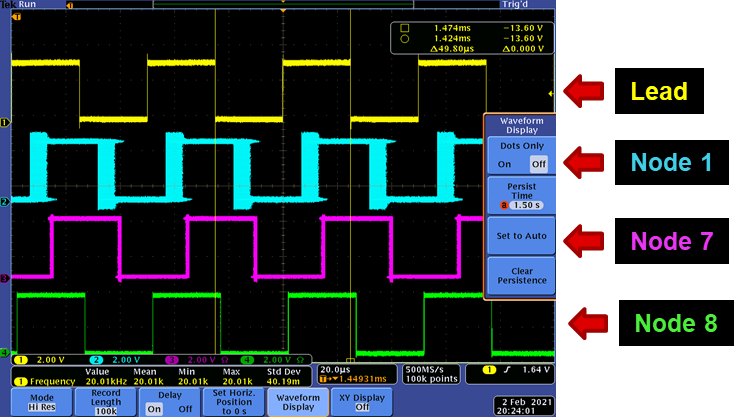

圖 7-12 1 主控 - 8 節點器件（未啟用 EPWM 同步）
