配置每個器件的 FSITX 和 FSIRX 模塊之后，應實現握手機制以在實際數據傳輸之前準備鏈中的每個器件，因?yàn)樵趯?shí)際情況下器件可能按任意順序加電。

為了簡化數據流，將一個器件指定為主控器件，充當握手序列的驅動器，同時將菊花鏈環路中的其他 N-1 個器件指定為節點。在GUID-E2C6DDB3-72E9-48DD-9CA9-9F38166D49CF.html#ID-DF3F1BC8-F6FA-4660-F243-5F25112C9D26中的示例中，器件 1 將是主控器件。應注意，其他 N-1 個節點器件將共享相同的握手配置。

握手過程可以描述為：

1. 對于所有器件，將 FSITX 的幀類型配置為 Ping 幀，并為 FSI INT1 向量上的“接收到 Ping 幀”事件啟用接收器中斷，以檢測傳入的信號。
2. 開始 Ping 循環 0：
   1. 主控器件將刷新序列發送至第二個器件，后跟一個帶有 Tag0 (0000) 的 Ping 幀；等待一段時間。如果主控器件接收到有效的 Ping 幀標簽 Tag0，則繼續執行第二個循環；否則再次迭代 Ping 循環 0。
   2. 節點器件進入等待循環以等待接收器中斷。如果從前一個器件接收到有效的 Ping 幀標簽 Tag0，則繼續執行循環 1；否則再次迭代 Ping 循環 0。
3. 開始 Ping 循環 1：
   1. 主控器件發送一個帶有 Tag1 (0001) 的 Ping 幀；等待一段時間。如果主控器件接收到有效的 Ping 幀 Tag1，則握手序列完成，應用可以繼續執行；否則再次迭代 Ping 循環 1。
   2. 節點器件發送刷新序列，后跟 Ping 幀 Tag0，然后等待接收器中斷。如果接收到有效的 Ping 幀 Tag1，則發送 Ping 幀 Tag1，以表明握手序列已完成；否則再次迭代 Ping 循環 1。
4. 握手完成。

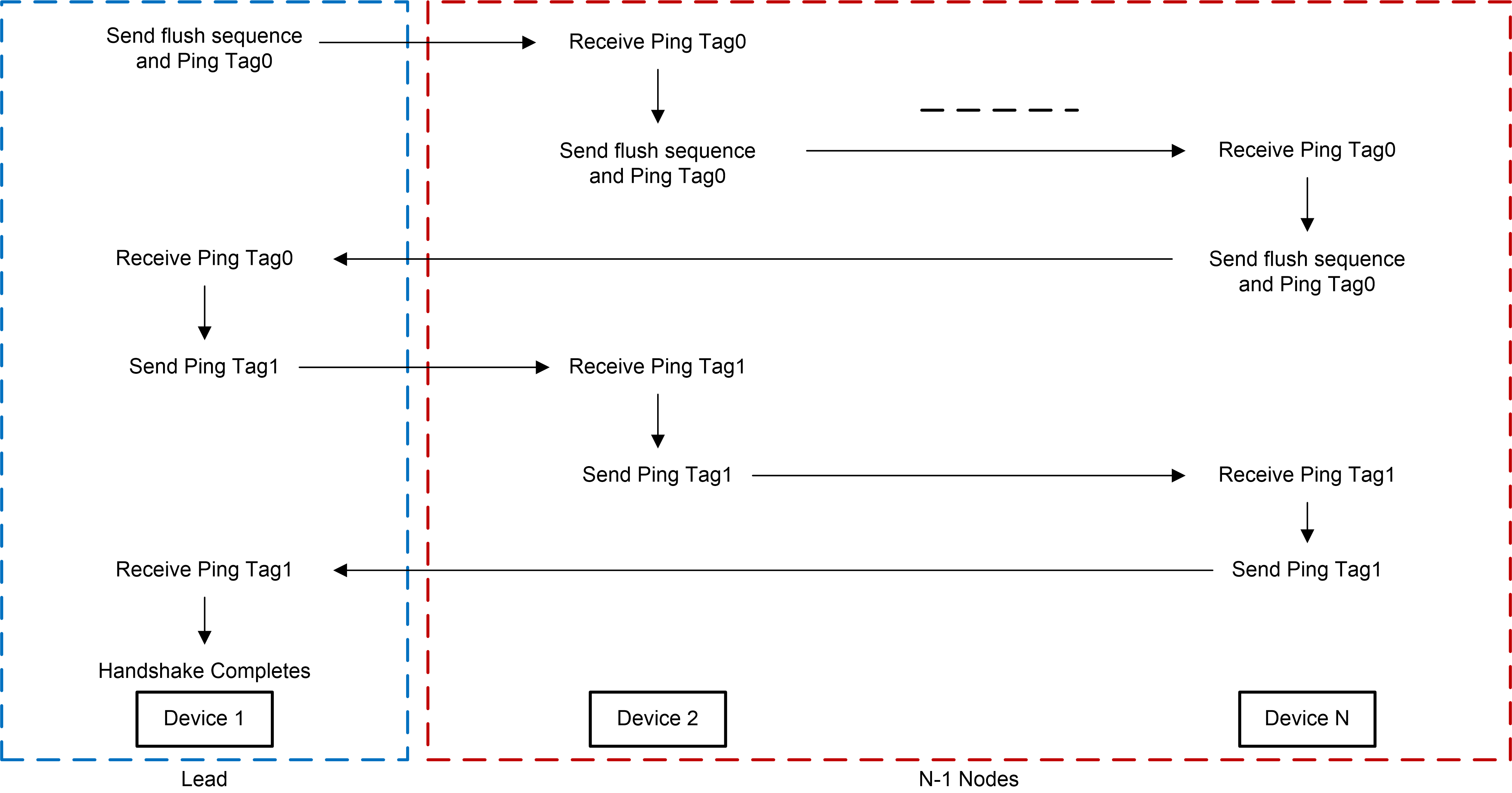

#ID-F8BD0ACB-20DB-492D-A53D-51AED0A04208中顯示了簡化的數據流。菊花鏈連接握手機制涉及兩個 Ping 循環。Ping 循環 0 的作用是沿著器件鏈建立通信路徑，而 Ping 循環 1 用于向節點確認通信路徑良好。在 Ping 循環 0 中，節點器件等待從鏈中的前一個器件接收 Ping Tag0。成功接收 Ping Tag0 之后，會將其轉發至鏈中的下一個器件。如果鏈中的器件未加電或沒有為接收做好準備，則 Ping 循環 0 將失敗。Ping 循環 0 成功（其中 Ping tag0 返回到主控器件中）之后，啟動 Ping 循環 1 來通知節點器件握手序列已完成，并開始期待實際數據。

可以在測試的項目中找到握手函數，菊花鏈環路中的主控器件使用 handshake_lead()，其他 N-1 個器件使用 handshake_node()。
