2 FSI 應用

就電力電子應用的趨勢而言，對更高功率水平的需求在不斷增長，從而使多個并聯的電源模塊更受歡迎。此類應用的示例包括工業驅動器、通信電源整流器、服務器電源、車載充電器等。同時，為了實現具有高性能的復雜系統，通常使用多個 MCU，并且這些 MCU 必須以同步方式運行。因此，關鍵數據（包括保護信號和采樣參數，甚至是控制環路數據）需要在多個器件/模塊之間以最快的速度和最小的延遲進行傳輸。與傳統的控制器局域網 (CAN)、串行外圍接口 (SPI) 或通用異步接收器/發送器 (UART) 相比，F(xiàn)SI 將更適合處理此問題。

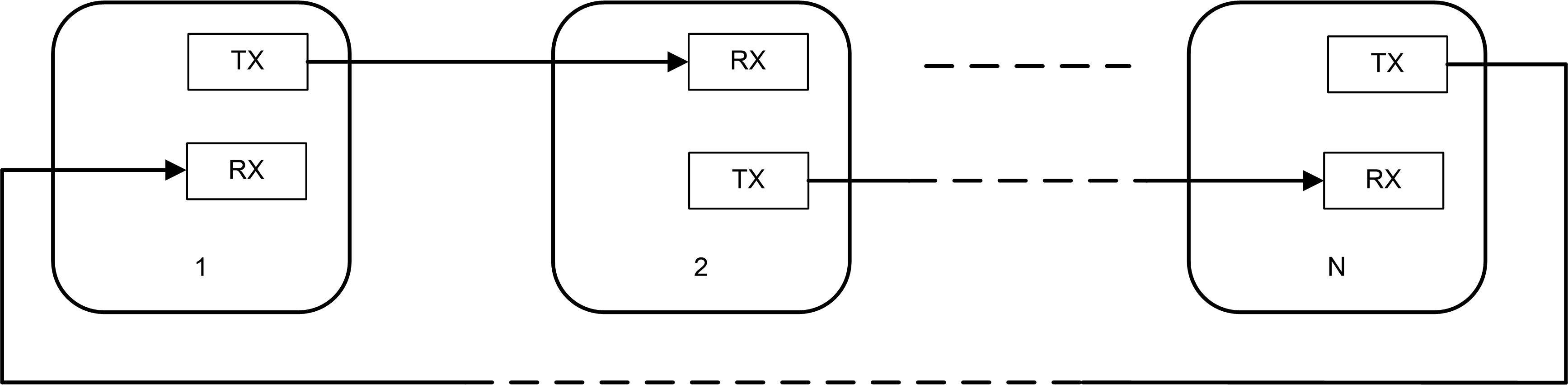

有許多用于連接多個器件的通信網絡拓?fù)?，每種拓?fù)涠加凶约旱膬?yōu)勢?？梢酝ㄟ^以菊花鏈方式連接多個設備的 FSI 來創建環形拓?fù)?。環形拓?fù)涞膬?yōu)勢在于每個器件僅需要一個 FSI 發送器和接收器，并且從物理連接角度而言也很簡單。#ID-DF3F1BC8-F6FA-4660-F243-5F25112C9D26 顯示了用于 N (N≥2) 個節點器件的菊花鏈連接系統，其中每個器件（索引為 i）與器件 i-1 的 FSITX 和器件 i+1 的 FSIRX 相連接。

上述菊花鏈拓?fù)涞囊粋€缺點是，如果鏈中的一個器件發生故障，則整個通信鏈路都會中斷。另一個缺點是，如果接收到的數據將用于后續器件，則器件必須將數據轉發到鏈中的下一個器件。這可能會增加傳輸數據包以及鏈中的各個器件接收數據時的總延遲。

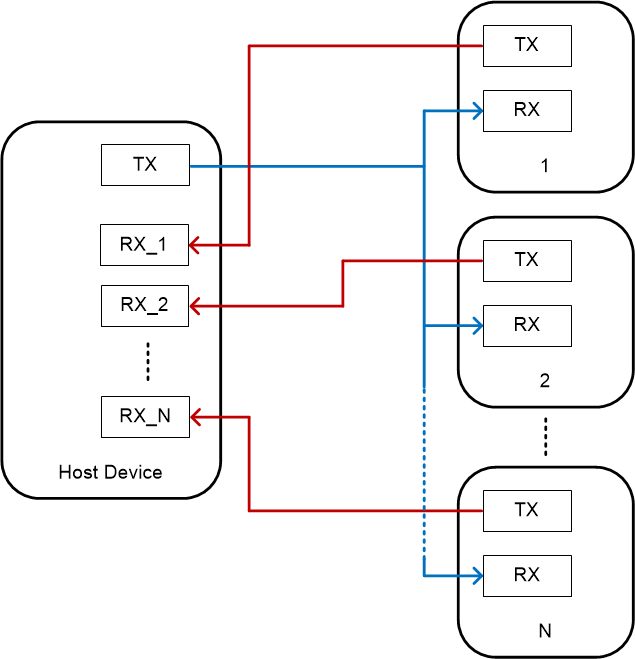

一種可以解決鏈路斷開問題并減小器件間延遲的通信拓?fù)涫切切屯負?，其中多個節點直接連接到一個中央主機器件。#T5807283-18 顯示了具有 N (N≥2) 個節點器件的星型拓?fù)湎到y(tǒng)。

主機器件的 FSI 發送器連接到每個節點器件的 FSI 接收器，以便主機同時向所有節點廣播數據包。另一方面，節點器件的發送器連接到主機器件的獨立接收器，使其能夠隨時將數據直接發送回主機。主機需要 N 個獨立的 FSI 接收器模塊，因此星型連接方式會帶來成本的增加。F2838x 系列 C2000 器件具有兩個 FSI 發送器和八個 FSI 接收器，可安裝到主機插槽中。
