5.1.3 硬件控制
- 測試條件
器件 1 發送數據 -> 器件 2 在接收數據時還使用硬件通道將數據傳回器件 1 -> 器件 1 接收返回的數據，CPU 驗證它是否與最初發送的 TX 數據匹配。
- 測試案例
8 個字的數據長度，2 條數據線，TXCLK = 30MHz，啟用設置 ④（表 5-1）。
在此測試中，數據包在由器件 2 接收的同時，也會使用直通 Tx 通道發送出去。盡管器件 2 會驗證數據包是否存在錯誤，但與其他傳輸模式不同，這些錯誤不會阻止數據包傳遞到器件 1。

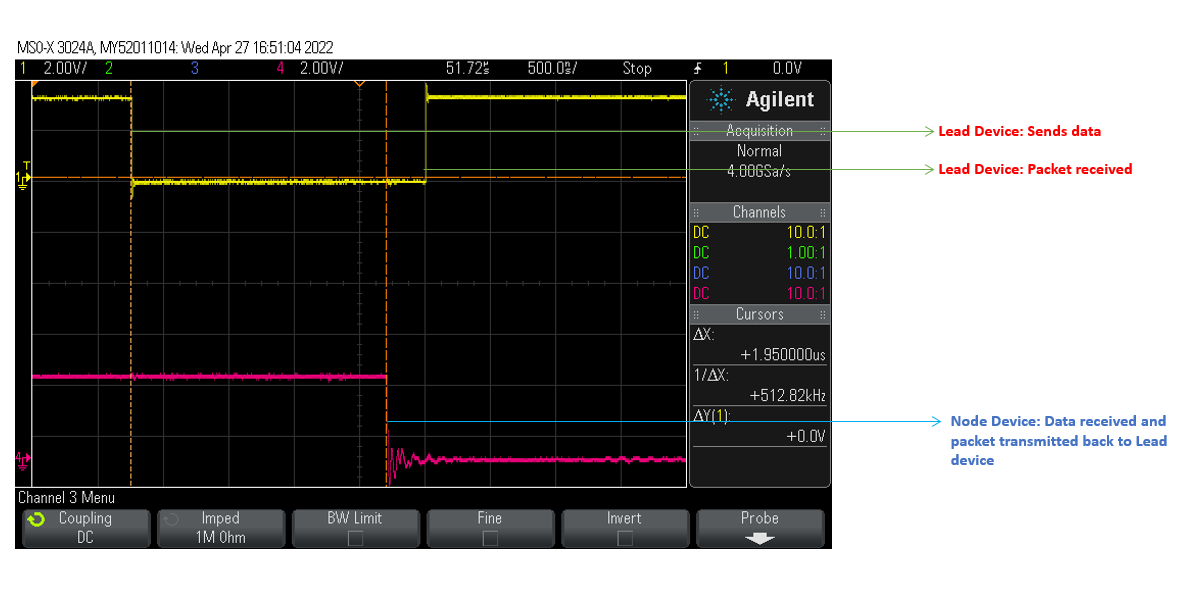

圖 5-5 使用硬件控制的 FSI 通信在測試中，當通信期間發生特定事件時，會在軟件內翻轉 GPIO，并使用示波器對其進行測量以獲取相應的時序數據。在#GUID-C494C962-27E1-427E-99E7-071BDCC50D08 中，黃色信號表示器件 1（主控器件）的 GPIO 翻轉，品紅色信號表示器件 2（節點器件）的 GPIO 翻轉。根據GUID-B94A2134-E2F2-4742-A0D2-A5DA9BED9538.html#EQUATION-BLOCK_LRC_5FS_SQB 中的計算，在兩條數據線上以 30MHz 發送 8 個字所花費的理論傳輸時間為 1.6μs。因此，主控器件上發送和接收之間的理論間隔時間也等于 1.6μs（假設不存在有線傳輸延遲），這是因為硬件控制模式會運用 FSI 的直通 Rx TDM 特性，除了傳輸延遲之外沒有任何延遲。但是，在測試中觀察到的 1.95μs 值包括了翻轉 GPIO 所花費的時間、隔離器引入的延遲、收發器、硬件和電纜中的信號傳播延遲等。
表 5-4 中給出了更多測試結果，用于比較使用 CPU 控制、DMA 控制和硬件控制的 FSI。在 FSI 數據幀結構中固定了開銷位的情況下，使用更大的數據長度來最大限度地提高有效數據吞吐量是有益的。
| FSITXCLK (MHz) | 數據線路數 | 數據長度（16 位字） | 傳輸時間 (μs) #T5807283-24 | 緩沖區數據移動時間 (μs) #T5807283-24 | 理論傳輸速度 (Mbps) #T5807283-25 | 測試傳輸速度 (Mbps) | |
|---|---|---|---|---|---|---|---|
| CPU 控件 | 50 | 2 | 8 | 1.4 | 4.9 | 175 | 120 |
| 50 | 2 | 16 | 2.1 | 8.3 | 185 | 141 | |
| 50 | 1 | 8 | 2.1 | 4.9 | 100 | 80 | |
| 10 | 1 | 8 | 8.9 | 4.9 | 20 | 18.9 | |
| DMA 控件 | 50 | 2 | 8 | 1.9 | / | / | |
| 50 | 2 | 16 | 3.0 | / | / | ||
| 50 | 1 | 8 | 2.6 | / | / | ||
| 10 | 1 | 8 | 9.3 | / | / | ||
| 硬件控制 | 30 | 2 |
8 |
1.95 | / | / | |
| 30 | 2 | 16 | 3.05 | / | / | ||
| 12 | 1 | 8 | 7.3 | / | / | ||
在某些情況下，F(xiàn)SI 通信可能需要一些額外的穩健性和抗噪性，因此，還測試了較低的時鐘頻率。FSI 協議旨在僅在發生數據交換時進行通信。這有助于降低系統中的功耗和總體 EMI。此外，較低的 FSI 時鐘頻率和半雙工通信可以提高整體系統級 EMI 性能，同時在相同的工作頻率下繼續提供比通用串行端口更高的吞吐量。通常，對于板對板連接，最好為每個信號使用一條雙絞線或屏蔽線，而板載 FSI 信號布線長度應匹配，并且在布局中要格外小心，以增強抗噪性能。
在執行的測試中，在 TMDSFSIADAPEVM 板上使用了隔離和差分收發器器件，這可能會導致通道間的信號偏斜。在利用這些相同或相似器件和/或不同的信號布線長度的實際應用中，F(xiàn)SI 接收器模塊內的集成偏斜補償塊可用于管理時鐘信號和數據信號之間可能發生的信號偏斜。有關該主題的更多信息，請參閱快速串行接口 (FSI) 偏斜補償。
