7.1.1 分布式系統的事件同步需求
在任何實時控制系統（其中多個器件一同運行以執行一項任務）中，器件根據控制環路功能發送和接收關鍵信息。數據從一個器件傳輸?shù)搅硪粋€(gè)器件所花費的時間可能因器件而異，這是多個因素造成的，包括器件之間的距離、因制造不確定性導致工作期間出現的器件時鐘輕微偏差、熱效應、老化等。如果網絡中的任何器件上接收到的數據延遲或不正確，則時間關鍵型控制環路可能會失敗。以固定的時間間隔同步器件的運行，以糾正由于不確定性造成的不同步，這對用戶來說很重要。任何事件都可能需要同步，例如 PWM 信號、ADC 轉換啟動 (ADC SoC)、通過 GPIO 的外部觸發器等。
在實時應用中，可以采用帶有主控器件和節點器件的多種配置，如GUID-E2C6DDB3-72E9-48DD-9CA9-9F38166D49CF.html中所述的星型網絡或菊花鏈網絡。從#GUID-46ABB67F-BD6D-478B-8FB3-79093EB5D21D 和#GUID-EABDF9F9-ECE6-4FDD-9F99-4B9A26B32EDF 中可以簡單了解星型和菊花鏈配置。所有節點器件均可在不同的電壓電平下運行，并且可與控制器保持不同的距離。因此，從主控器件發送的任何控制信號與在每個節點器件接收的信號在時間上可能有顯著差異。每個節點器件上的信號將在不同的時間點到達，導致每個節點上所有運行器件異步運行。如果信號以不同的時間間隔饋送到各個器件，則可能會產生虛假操作，從而導致控制環路應用崩潰。為了避免系統故障，各器件同步運行就顯得尤為重要。
其目的是以最小的觸發延遲和事件抖動來同步網絡拓?fù)渲械乃衅骷?，而且除了器件之間現有的通信通道外，不使用任何額外的線路。使用快速串行接口 (FSI) 通信協議即可實現此事件同步。

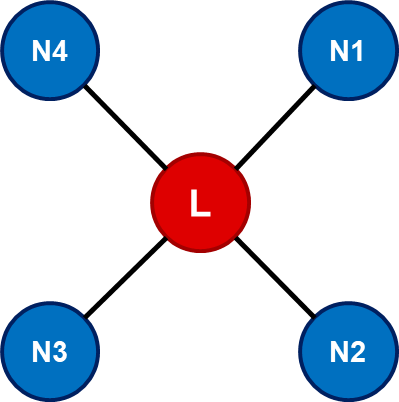

圖 7-1 星型網絡配置

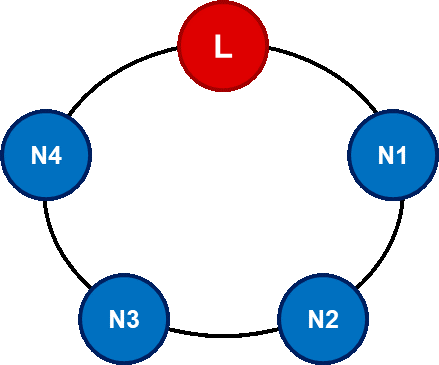

圖 7-2 菊花鏈網絡配置
