5.2.2.1.2 硬件控制
就示例中考慮的硬件控制情況而言，器件 2 和器件 3 始終處于硬件直通模式，因此對于偏斜補償算法，這些器件也必須處于直通模式。
器件 2 延遲線校準：器件 1 使用分配的 ID 調用器件 2，一旦器件 2 收到校準調用，就會使用器件 1 發送的數據包來校準其延遲線。在旁路模式下，器件 3 使用 CPU 控制將從器件 2 收到的數據包傳輸?shù)狡骷?1。
器件 3 延遲線校準：器件 1 使用分配的 ID 調用器件 3，一旦器件 3 收到校準調用，就會使用器件 1 發送的數據包來校準其延遲線。在旁路模式下，器件 2 使用之前經過校準的硬件通道，將從器件 1 接收到的數據包傳輸?shù)狡骷?3。
器件 1 延遲線校準：一旦器件 2 和器件 3 延遲線完成校準，就會進入旁路模式，此時接收到的數據包將通過每個器件的硬件通道進行傳輸。在這種配置下，器件 1 會通過發送數據包開始校準其延遲線，而發送的數據包會返回其 Rx。這樣一來，器件 1 實際上是在外部環回網絡中進行自我校準，此時環路由器件 2 和器件 3 的硬件通道構成。
因此，如圖 #GUID-C01C49AA-ECF3-42BB-A0A1-5CB4DC04A55D 所示，所有三個器件會分階段進行校準，到校準結束時，菊花鏈中所有器件的 Rx 延遲線均會配置適當?shù)闹怠?/p>

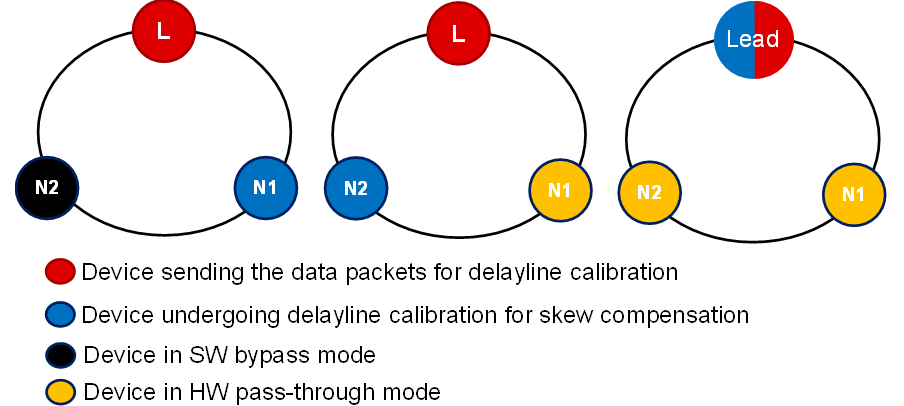

圖 5-14 硬件控制下偏斜補償?shù)难舆t線校準圖下表列出了用于為三器件菊花鏈系統構建偏斜補償算法的不同函數。如前所述，偏斜補償算法是根據快速串行接口 (FSI) 偏斜補償 中的現有示例而構建的，表 5-6 僅提供為了在菊花鏈拓撲中進行偏斜補償而創建的函數。
| 功能 | 說明 |
|---|---|
FSI_LpbkvalidatePing |
供主控器件用于傳輸和接收 ping 數據包，以驗證為偏斜補償提供的延遲線配置。此函數期望菊花鏈的其余器件處于環回模式。 |
FSI_LpbkCalibrateExePoint |
此函數會為主控 Rx 三個延遲線的每種可能的配置分別調用 FSI_LpbkvalidatePing 函數，從中確定能夠達到最優偏斜補償?shù)淖罴雅渲?。此函?shù)期望菊花鏈的其余器件處于環回模式。 |
請注意，如果器件 2 和器件 3 也應進行傳輸，則必須擴展上述偏斜補償算法，以便通過使校準后的系統 Rx 延遲線保持完好，校準 Tx 時鐘上存在的延遲線和這些器件的數據線。
