5.1.2 DMA 控件
- 測試條件
器件 1 發送數據 -> 器件 2 接收數據 -> 器件 2 DMA 將 RX 數據移至 TX 緩沖區和寄存器 -> 在對用于將接收到的數據轉發回至器件 1 的 TX_FRAME_TAG_UDATA FSI 寄存器進行寫入之后器件 2 觸發 TX -> 器件 1 接收返回的數據 -> 器件 1 DMA 將 RX 數據移到內存中 -> CPU 驗證內存中的數據是否與最初發送的 TX 數據相匹配。
- 測試案例
8 個字的數據長度（每個脈沖 8 個字，每次傳輸 1 個脈沖），2 條數據線，TXCLK = 50MHz，啟用設置 ②（表 5-1）。

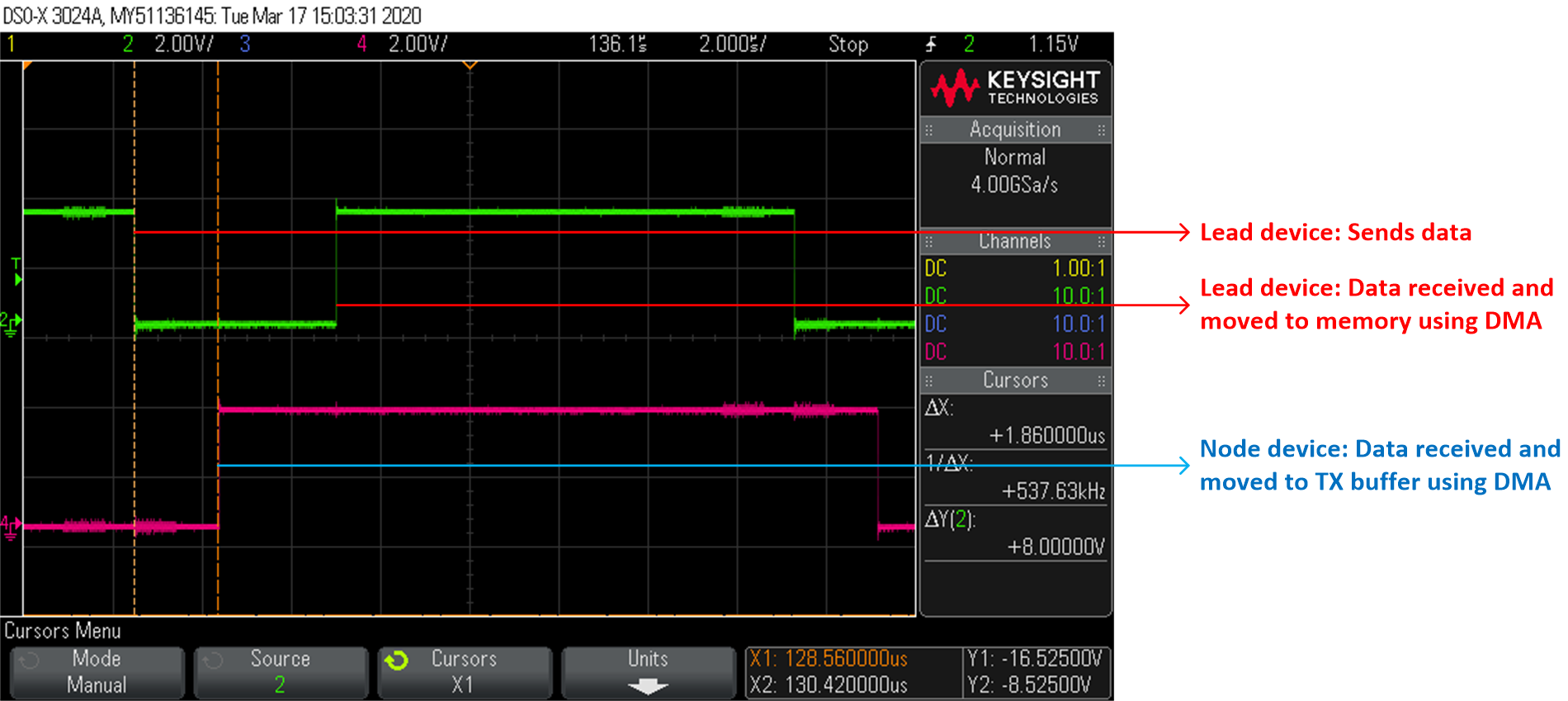

在該測試中，啟用 CH2 和 CH4 的 DMA 中斷以在主控器件中的傳輸結束時觸發，這意味著每次將數據從內存復制到 FSITX 緩沖區 (CH2) 或?qū)?shù)據從 FSRX 緩沖區傳輸至內存中的某個位置 (CH4) 時都會發生中斷。在節點器件中，DMA 通道配置為在接收到 FSI 數據幀時將接收到的數據從 RX 緩沖區和寄存器傳輸?shù)?TX 緩沖區和寄存器，最終將數據轉發回主控器件。因此，節點器件僅啟用一個 DMA 中斷，而主控器件啟用了兩個 DMA 中斷。#ID-11A349B9-6068-4F37-9226-EC9BF73AFDE1顯示了在 DMA ISR 中進行 GPIO 翻轉時，使用 DMA 控件的 FSI 通信所呈現的測試結果。
圖 5-4 使用 DMA 控件的 FSI 通信應注意的是，所示的時間為 1.86μs，其中包含主控器件傳輸數據幀、節點器件將 RX 數據移至 TX 緩沖區/寄存器、ISR 進入以及翻轉 GPIO 的時間。根據 DMA 管道時序要求（更多相關信息，請參閱GUID-5A9652A2-7BAF-4E81-8C61-BC04CD16B478.html#GUID-5A9652A2-7BAF-4E81-8C61-BC04CD16B478中引用的特定于器件的 TRM），可以如#ID-72EF6EEA-0FDE-4973-A889-2A65CBD5D62B中所示計算使用 2 個通道移動 9 個字的數據（8 個字的數據 + 1 個字的用戶數據和幀標簽）所需的時間。
因此，考慮到其他延遲時間，實際傳輸時間幾乎與前面使用 CPU 控件的測試結果 (1.4μs) 一致。還應強調的是，在這種情況下利用 DMA 可以極大地節省傳輸接收到的數據所需的時間，尤其是在涉及大量數據傳輸?shù)膽?yīng)用中。
