• 測試條件

  器件 1 發送數據 -> 器件 2 接收數據 -> 器件 2 CPU 將 RX 數據移至 TX 緩沖區和寄存器 -> 器件 2 通過將接收到的數據轉發回至器件 1 的軟件觸發 FSI TX -> 器件 1 接收返回的數據，CPU 驗證這些數據是否與最初發送的 TX 數據相匹配。

• 測試案例

  8 個字的數據長度，2 條數據線，TXCLK = 50MHz，啟用設置 ①（表 5-1）。

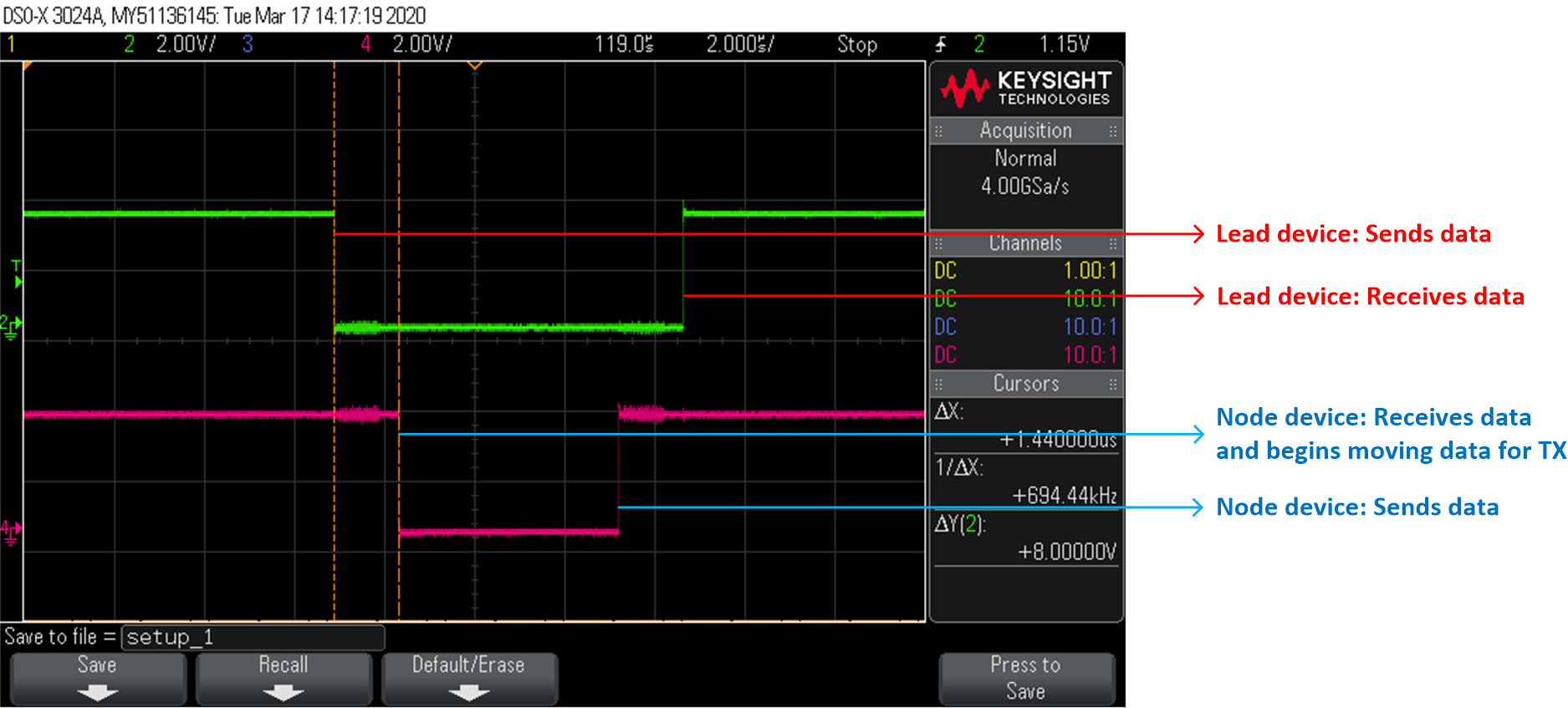

在測試中，當通信期間發生特定事件時，會在軟件內翻轉通用輸入/輸出 (GPIO)，并使用示波器對其進行測量以獲取相應的時序數據。在#ID-7CD0D2B9-E0CF-4048-E67C-7DA3F4712D86中，綠色信號表示器件 1（主控器件）的 GPIO 翻轉，品紅色信號表示器件 2（節點器件）的 GPIO 翻轉。

根據#ID-7CD0D2B9-E0CF-4048-E67C-7DA3F4712D86中所示的結果，獲取的數據傳輸時間大約為 1.4μs。為了計算傳輸速度，應考慮總數據長度。表 5-2 顯示了數據幀的通用結構，該結構可以分為兩部分：有效數據位和開銷位。

• 有效數據位：包括 8 位用戶數據、16 位數據字和 8 位 CRC 字段
• 開銷位：包括前同步碼、SOF、幀類型、EOF 和后同步碼字段

因此，理論上可以得出 8 個字的理想傳輸時間，如表 5-3中所示。

應該注意的是，兩條數據線僅適用于有效數據位，因此一個 FSITXCLK 周期提供 4 個有效數據位，而一個 FSITXCLK 周期僅提供 2 個開銷位。因此，8 個數據字需要 48 個 FSITXCLK 周期，從而可以計算出傳輸時間，如#EQUATION-BLOCK_LRC_5FS_SQB中所示。

因此，理論傳輸速度為 175Mbps（168/0.96μs），而測試速度為 120Mbps，傳輸時間為 1.4μs，這是由于測試的傳輸時間包括進入 ISR（用于翻轉 IO 引腳）以及隔離器、收發器、電纜等引入的延遲。如果改為一條數據線，則理論傳輸速度為 100Mbps，而測試速度為 80Mbps，傳輸時間為 2.1μs。

#ID-7CD0D2B9-E0CF-4048-E67C-7DA3F4712D86的另一個發現是，使用 FSI driverLib 函數在節點器件中將數據從 FSIRX 緩沖區移至 FSITX 緩沖區需要一些時間，該時間大約為 4.9μs。這將是區分后續部分所示 DMA 控制和硬件控制的關鍵因素。
