6.6.3 無 TVS 運行
處理能力的提高和電子系統尺寸的小型化增加了對高效率和高功率密度設計的需求。這讓系統設計人員面臨新的挑戰，尤其在設計汽車前端保護系統方面。LM74701-Q1 和 LM74721-Q1 等器件可實現更小的解決方案尺寸和更低的成本，因此適合用于設計空間受限應用（如 ADAS 攝像頭模塊）的輸入反極性保護解決方案。這些器件使用集成式有源鉗位來限制負瞬態脈沖期間的輸入電壓電平。當外部 MOSFET 的漏極和源極上的電壓達到 VDSCLAMP 電平時，外部 MOSFET 在飽和區域中運行，作為有源鉗位元件，會消耗 ISO7637-2 脈沖 1 負瞬態等事件產生的瞬態脈沖能量。在 VDS 鉗位運行期間，器件允許反向電流從輸出電容器流回輸入源。選擇的 VDS 鉗位閾值應使其在需要反向電流阻斷的汽車 EMC 測試中（例如在交流疊加性能（LV124 E-06、ISO16750-2）測試和輸入微短路中斷事件 (LV124 E-10) 測試中）不會進入 VDS 鉗位模式，從而確保強大的 EMC 性能。更多有關如何設計輸入側無 TVS 反極性保護解決方案的詳細信息，請參閱 LM74701-Q1 數據表

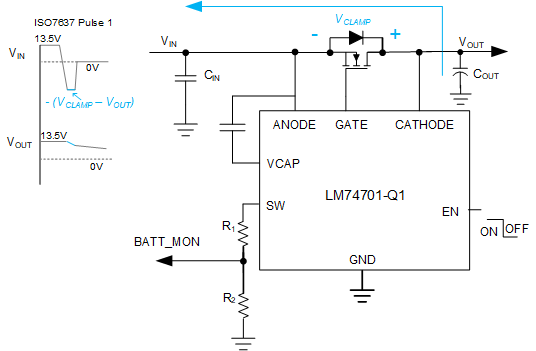

圖 6-8 LM74701-Q1 在 VDS 鉗位模式下運行在車身控制模塊負載驅動路徑等應用中，需要輸入反極性保護但反向電流阻斷不是必備要求時，LM74501-Q1 可使用柵極放電計時器特性實現無 TVS 運行，帶來了空間和成本上的優勢。更多詳細信息，請參閱 LM74501 數據表。
