5.1 反極性保護控制器與理想二極管控制器
反極性保護控制器與外部 N 溝道 MOSFET 搭配使用時，可提供低損耗保護，防止輸入電源反接。反極性保護控制器不提供反向電流阻斷功能，適用于僅需要輸入反極性保護的應用。
理想二極管控制器與外部 N 溝道 MOSFET 搭配使用時，可提供低損耗保護，既可防止輸入電源反接，也可阻斷反向電流從輸出負載流回輸入端。理想二極管控制器適用于同時需要輸入反極性保護和反向電流阻斷的應用。
圖 5-1 概述了反極性保護控制器和理想二極管控制器的典型應用用例。對于輸出負載為直流/直流轉換器、穩壓器后跟 MCU/處理器（邏輯路徑）的應用，通常需要輸入反極性保護和反向電流阻斷功能。對于邏輯路徑的反極性保護解決方案，適合使用 LM74700-Q1 等理想二極管控制器器件。
對于可能會將能量輸送回輸入電源的負載（例如車身控制模塊 (BCM) 負載驅動路徑），需要輸入反極性保護，但反向電流阻斷不是必需的特性。對于類似應用的反極性保護，適合使用 LM74500-Q1 等反極性保護控制器器件。

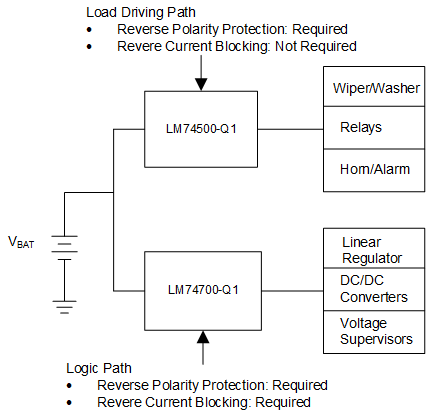

圖 5-1 反極性保護控制器和理想二極管控制器的典型應用用例
