8 采用理想二極管控制器的 ORing 電源

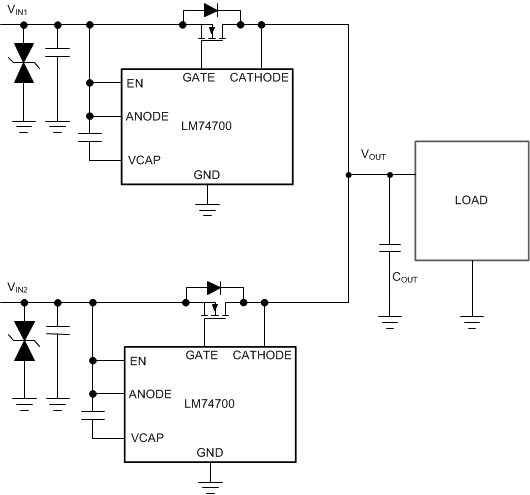

LM74700-Q1 與外部 N 溝道 MOSFET 組合在一起可用于 OR-ing 解決方案，如圖 8-1 所示。隨著外部 N 溝道 MOSFET 在正常工作期間導通，正向二極管壓降會減小。LM74700-Q1 可快速檢測到反向電流并迅速拉低 MOSFET 柵極，讓 MOSFET 的體二極管阻止反向電流。
圖 8-1 典型的 OR-ing 應用有效的 OR-ing 解決方案需要以極快的速度限制反向電流的大小和持續時間。OR-ing 配置中的 LM74700-Q1 器件不斷檢測陽極和陰極引腳（分別是電源（VIN1、VIN2）和公共負載點的電壓電平）之間的電壓差。LM74700-Q1 的陽極和陰極引腳會監測 MOSFET 的源漏電壓 VDS。只要 V(IN) – V(OUT) 降至 –11 mV 以下，快速比較器就會在 0.75 μs（典型值）內通過快速下拉電阻將柵極驅動器關斷。一旦差分正向電壓 V(IN) – V(OUT) 超過 50 mV，該器件就會以 11 mA 的柵極充電電流將柵極導通。
| 時間（5 ms/格） |
| 時間（5ms/格） |
| 時間（5ms/格） |
| 時間（5ms/格） |
| 時間（5ms/格） |
| 時間（10ms/格） |

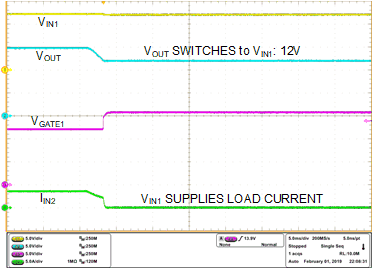

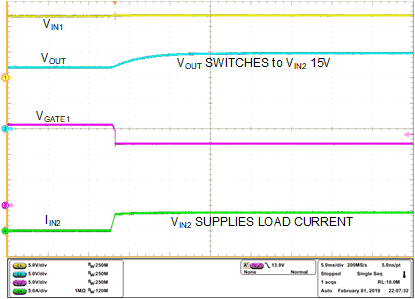

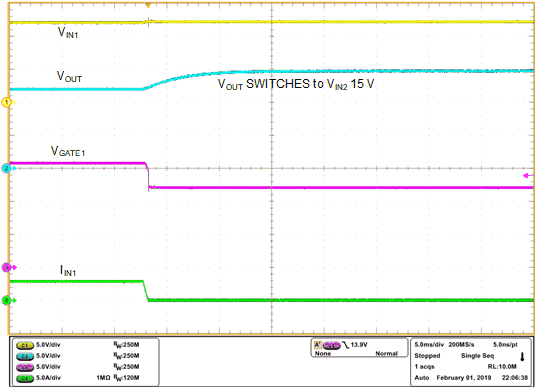

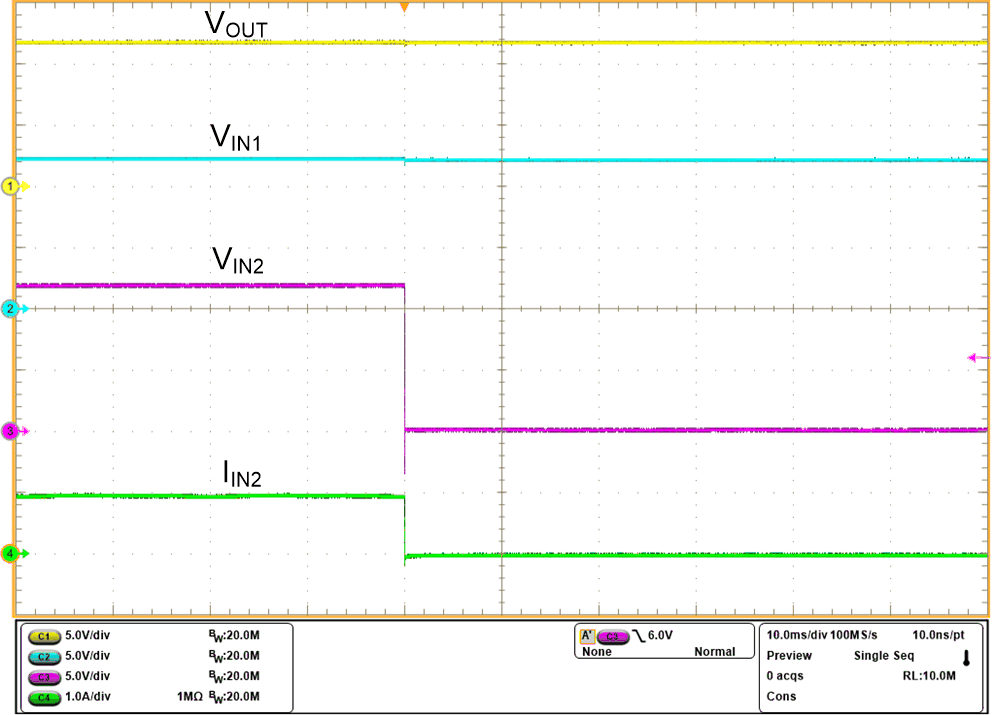

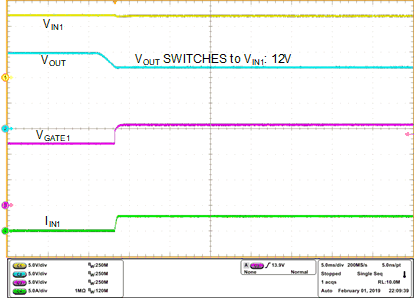

圖 8-2 至圖 8-5 顯示了兩個電源軌 VIN1 (12V) 和 VIN2 (15V) 之間的平滑切換。圖 8-6 和圖 8-7 說明了 VIN2 發生故障時的性能。控制 VIN2 電源軌的 LM74700-Q1 會快速關閉，從而確保輸出不間斷，并使 VIN1 免受 VIN2 故障的影響。
由于理想二極管控制器的低正向壓降，使用肖特基二極管時的功率耗散及其相關的熱管理問題將可忽略不計。MOSFET 在高溫下的漏電流不如肖特基二極管那樣高，并且使用 MOSFET 可降低反向漏電流損耗。因此，系統的整體效率和可靠性將提高。
使用理想二極管控制器時，不存在肖特基二極管正向電壓差異及其負溫度系數引起的負載共享問題。此外，正向壓降的線性調節可增強電源之間的負載共享。
