6.3 快速反向恢復
在輸入電源故障或微短路情況下，巨大的反向電流會流入輸入端，使得用于保持的負載電容器放電。理想二極管控制器具有非?？焖俚姆聪虮容^器和強大的柵極驅動器，可拉低柵源電壓以關斷 MOSFET。內部反向比較器可監測陽極與陰極之間的電壓，如果超過反向電流閾值，則外部 MOSFET 的柵極會與陽極（源極）發生短路并產生強大的下拉電流。反向比較器延遲和柵極下拉電流決定了 MOSFET 關斷的速度?？偡聪螂娏麝P(guān)斷延遲包括反向比較器延遲和 MOSFET 關斷延遲。
TI 的理想二極管控制器 LM74700-Q1 具有極低的反向比較器延遲（最大值為 0.75 μs）和柵極下拉電流 (2.37A)。柵極電容為 5nF 的 MOSFET 可在 0.75 μs + 21 ns = 0.77 μs 內關斷，在柵極下拉電流為 2.37A 的情況下使 5nF 的柵極電容放電需要 21 ns。圖 6-5 顯示了 LM74700-Q1 可在 0.77 μs 內對電池輸入端的短路做出快速反應。這可以防止輸出端的保持電容器放電到短路的電池輸入線路中。

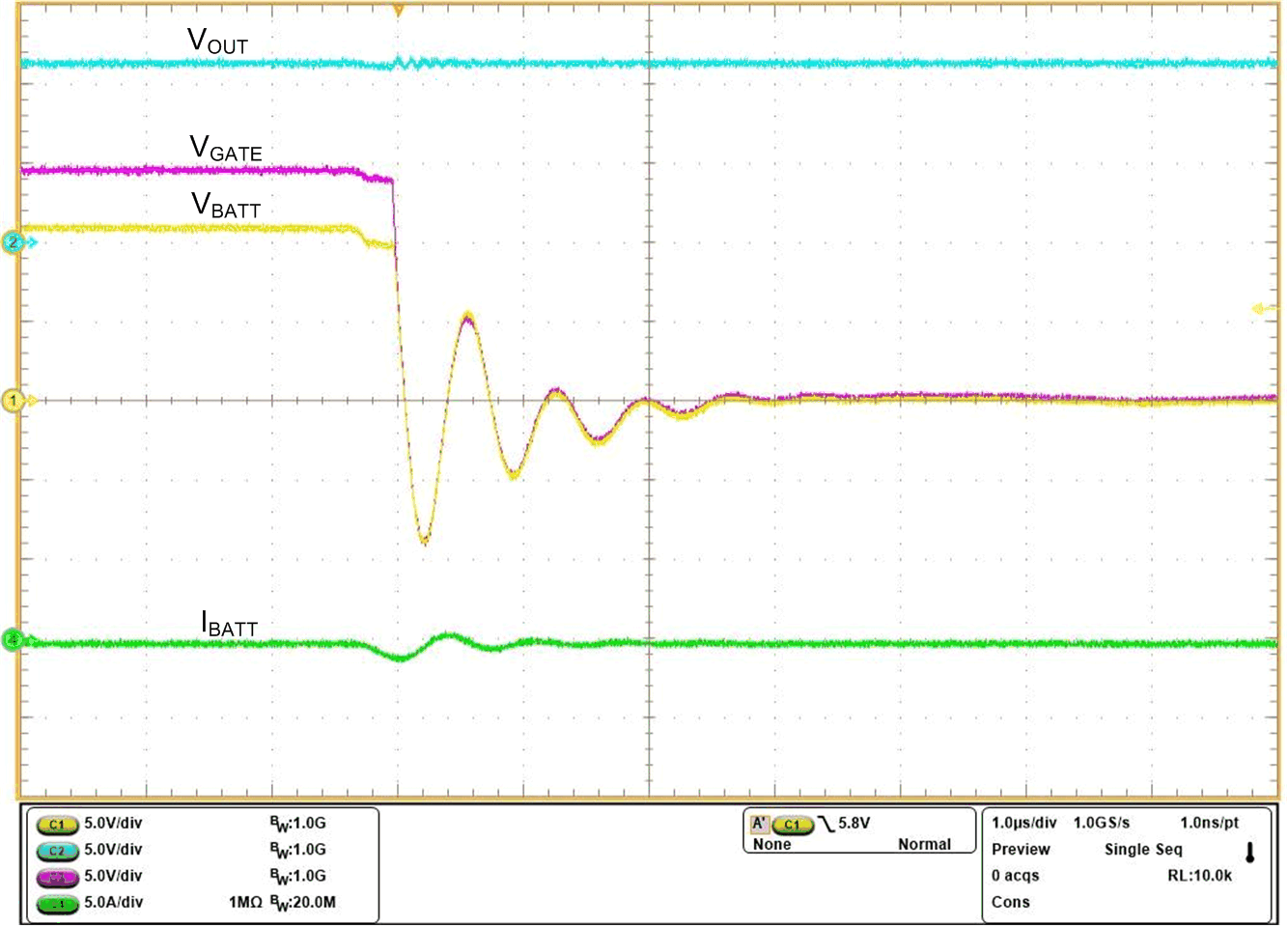

圖 6-5 LM74700-Q1 對輸入短路的響應
