3 ORing 電源

肖特基二極管傳統上用于實現兩個或更多個電源的 ORing 電路，從而增加系統冗余或增加 N+1 配置中的電源容量。通常，在 N+1 冗余配置中使用肖特基二極管并聯多個電源單元 (PSU)。至少需要“N”個電源來為負載供電，并提供一個額外的電源單元以在發生單點故障（一個電源單元發生故障）的情況下作為冗余。具有較高電壓的電源將提供負載所需的大部分或全部功率。為了在電源之間實現幾乎平均的負載共享，需要調整電源直流設定點以緊密匹配其他單元。

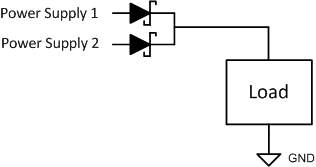

圖 3-1 顯示了雙 ORing 方案，其中采用兩個 PSU 通過兩個肖特基二極管為負載供電。當其中一個電源發生故障且其輸入短路時，其路徑中的肖特基二極管將被反向偏置，并將另一個電源與故障相隔離。負載完全由正常工作的電源保持供電，直到更換掉發生故障的單元。

負載共享：兩個電源之間的負載共享主要取決于肖特基二極管的正向電壓差和兩個電源之間的電壓差。具有較高電壓和較低正向電壓肖特基二極管的電源將承載大部分電流。肖特基二極管的正向壓降具有負溫度系數，并且隨著溫度的升高而減小。這會導致單個電源承載整個負載電流，但第二個電源仍然存在，并造成結溫 T_J 升高。因此，需要在兩個二極管之間進行慎重的散熱器設計和熱管理。

功率耗散和熱管理：除了功率耗散和相關熱管理等關鍵問題外，如果熱設計不當，高溫下的反向漏電流會導致效率損失并引起熱耗散情況。高壓肖特基二極管的反向漏電流隨溫度升高急劇增加。例如，額定電壓為 60V 的肖特基二極管 STPS20M60S 在 150°C 時的反向漏電流為 100 mA，因此，-60V 時的功耗為 6W?？紤]這樣一種情況：由于肖特基二極管的正向電壓差或電源直流設定點偏移，只有一個電源完全提供負載電流。如果這個（第一個）電源發生故障，第二個電源將接管第一個電源并為整個負載供電，但第一個電源的肖特基二極管在關斷前具有較高的 T_J，并傳導較大的反向漏電流。這可能導致熱耗散情況，其中肖特基二極管繼續傳導增加的反向電流并會受損。肖特基二極管損壞和電源發生故障會拉低整個電源系統，從而導致系統故障。即使通過慎重的散熱器設計避免了熱耗散，反向傳導中的持續功率耗散也會導致不必要的功率損耗。
