4.4 采用 N 溝道 MOSFET 實現電池反向保護
電池反向保護的另一種方法是在低側（例如接地返回路徑）使用 N 溝道 MOSFET。工作原理類似于圖 4-1 中的 P 溝道 MOSFET。在正常工作期間，MOSFET 的體二極管將被正向偏置并導通，直到 MOSFET 導通。當電池輸入通過限流電阻對柵極充電時，MOSFET 會快速導通。在靜態電池反向或動態電池反向條件下，當電池輸入開始變?yōu)樨摵?，由于柵源電壓開始低于 MOSFET Vth 并變?yōu)樨?，MOSFET 將關斷。

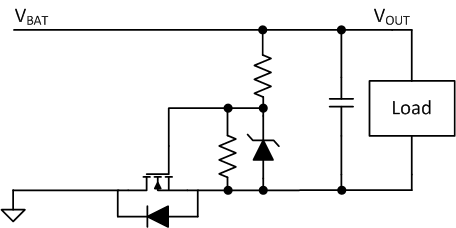

圖 4-8 采用 N 溝道 MOSFET 實現電池反向保護Topic Link Label4.1描述了動態反極性期間的性能類似于 P 溝道 MOSFET 解決方案。但是，并非所有系統都能承受開/關或負載電流瞬變期間的系統接地電壓跳躍，因此在系統設計期間需要考慮這一因素。
