7.3 動態反極性
在 ISO 7637-2 脈沖 1 規定的動態反極性條件下，使用 10Ω 發生器阻抗將低至 -150V 的負瞬態電壓施加在 12V 電池電源線路上并持續 2 ms，使用 50Ω 發生器阻抗將低至 -600V 的負瞬態電壓施加在 24V 電池電源線路上并持續 1 ms。圖 7-3 顯示了 LM74700-Q1 對輸入端施加的 ISO 7637-2 脈沖 1 的響應。在施加測試脈沖之前，MOSFET 處于導通狀態并允許負載電流通過。在電池輸入端施加 ISO 7637-2 測試脈沖 1 后，負載電流開始快速反向并試圖將輸出電壓拉負。LM74700-Q1 會檢測到反向電流，并在 0.75 μs 內關斷 MOSFET 以阻斷反向電流并防止輸出變?yōu)樨?fù)值。通常，理想二極管電路在此類瞬態期間為模塊的其余部分提供能量之后，會使用大容量保持電容器。LM74700-Q1 在 0.75 μs 內快速關斷 MOSFET，以防止大容量保持電容器放電。請注意，需要使用輸入 TVS 對電壓進行鉗位，防止電壓超過 LM74700-Q1 和 MOSFET 的絕對最大額定值。

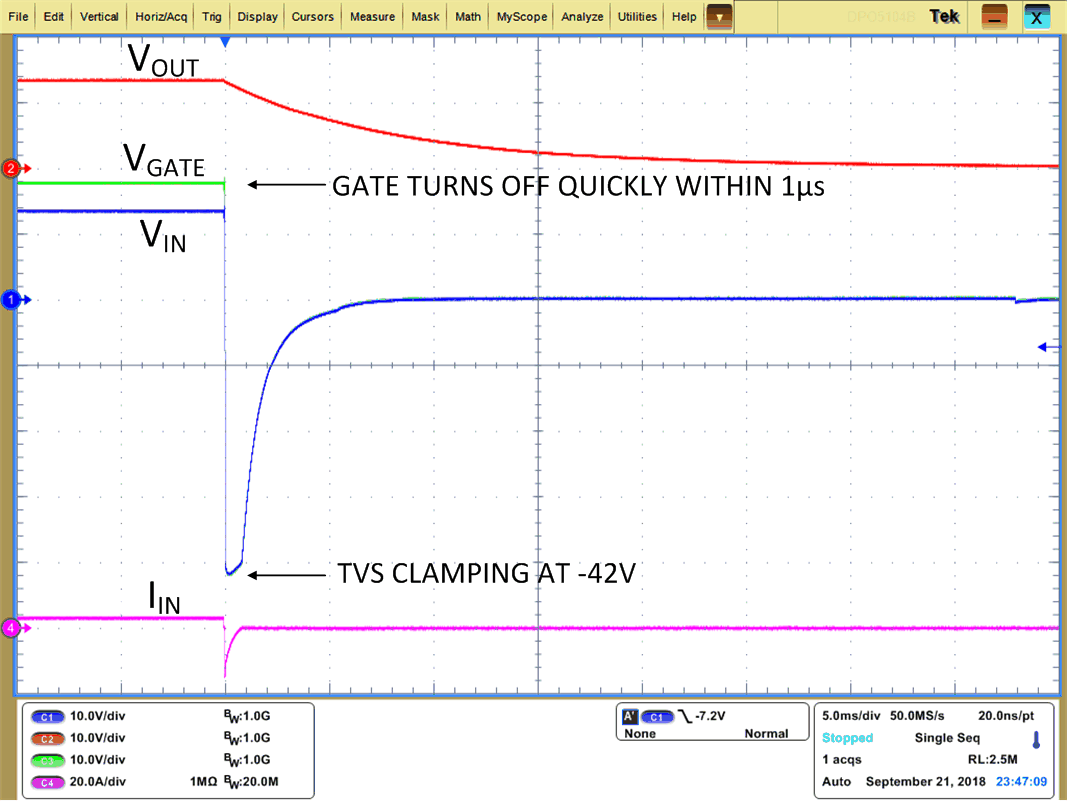

圖 7-3 LM74700-Q1 對 ISO 7637-2 脈沖 1 的響應
