3.10.10.1 功率晶體管的溫度監控
UCC5870-Q1 指定三個 AIX 輸入（AI1、AI3、AI5）來支持熱敏二極管檢測，從而實現最多三個共用同一接地基準的功率晶體管。圖 3-28 所示為包含單個熱敏二極管測量值的示例。溫度保護適用于帶有集成溫度檢測二極管的功率晶體管，以監控結溫，這可以指示控制器停止運行逆變器或作為失效模式。AIX 輸入提供一個偏置集成二極管的電流，并且電壓在 AIx 輸入端被監控。偏置電流可通過一個或所有可用 AI 引腳上的 SPI 啟用。溫度測量值被反饋到 ADC 數據寄存器，并且一個故障也可被配置為熱關斷 (TSD) 或者熱警告 (TWN)。在記錄故障之前，故障必須在設定的抗尖峰脈沖時間內存在。可以啟用/禁用 AIx 引腳以進行溫度監控。

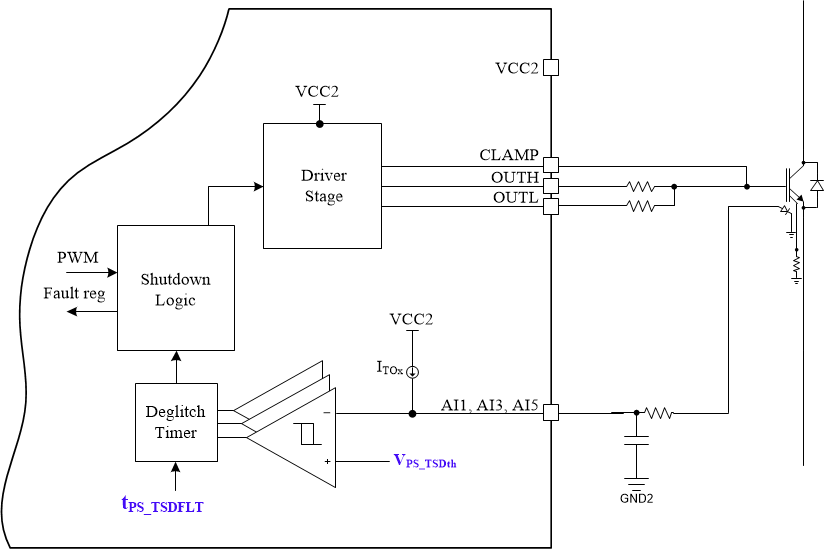

圖 3-28 開關管溫度監控
