3.5.4 開關管柵極電壓 (VGE/VGS) 監控
柵極電壓監控（如圖 3-9 所示）用于確保當 IN+ 被拉至高電平時，柵極電壓達到 VDD 電平。這非常重要，可確保高效驅動器件以減少開關損耗，并使其保持在適當?shù)碾妷弘娖揭詼p少傳導損耗。柵極電壓與 VDD 進行比較，并使用一個小分壓器來計算柵極電阻 RG,tot 引起的柵極壓降。使用數字隔離器將比較器的輸出發送回 MCU。如果出現故障，還應檢查次級偏置電源。此功能還可用于在檢測到 DESAT 或 OC 時監測 VGE，以確保在驅動器拉低柵極時正確關斷。

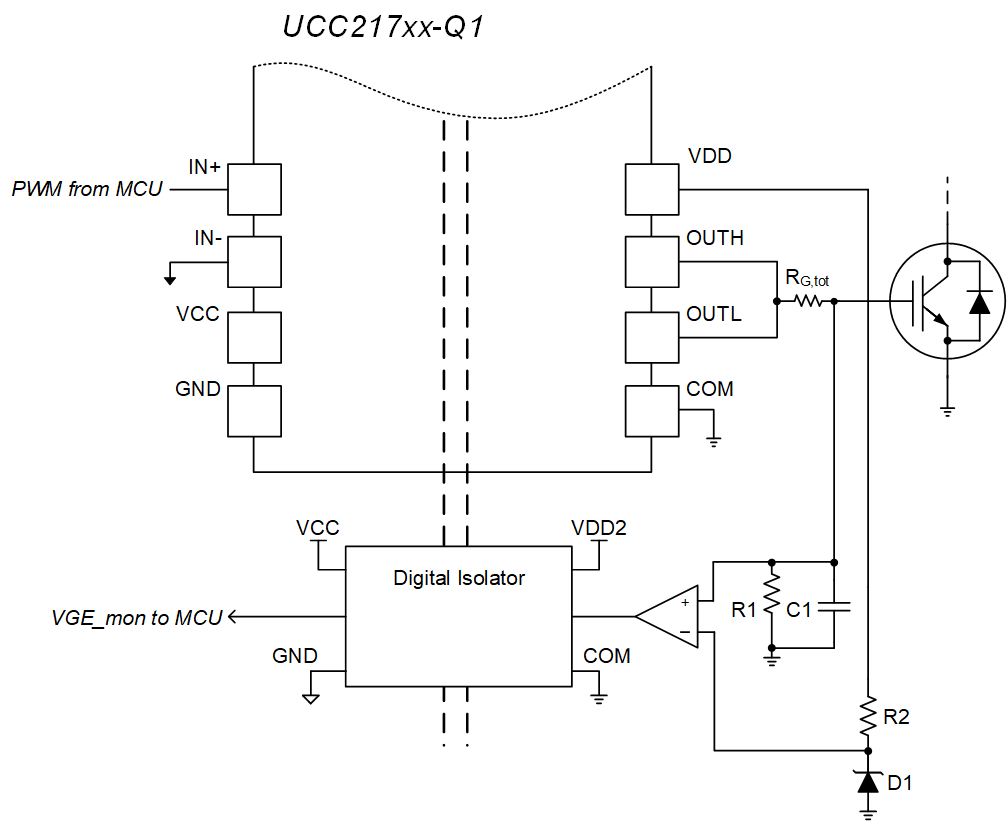

圖 3-9 VGE 監控電路
