3.10.6 柵極閾值電壓監控器
作為診斷功能，柵極閾值電壓監控器將測量的閾值電壓反饋給 MCU，以判斷功率晶體管的運行狀況，如圖 3-21 和圖 3-22 中所述。這有助于確定系統壽命以及稍后發生失效的可能性。柵極閾值電壓監控器會測量 SiC MOSFET 或 IGBT 的實際閾值電壓。啟用時，DESAT 和 OUTH 之間的開關打開，恒流源為功率晶體管的柵極電容充電，從而使柵極電壓逐漸上升。一旦晶體管通道開始導通，柵極電壓自然保持在閾值電壓電平，因?yàn)楣β示w管處于二極管配置中。在消隱時間 tdVGTHM 之后，集成 ADC 對柵極電壓進行采樣，并將測量結果報告給 ADC 數據寄存器。

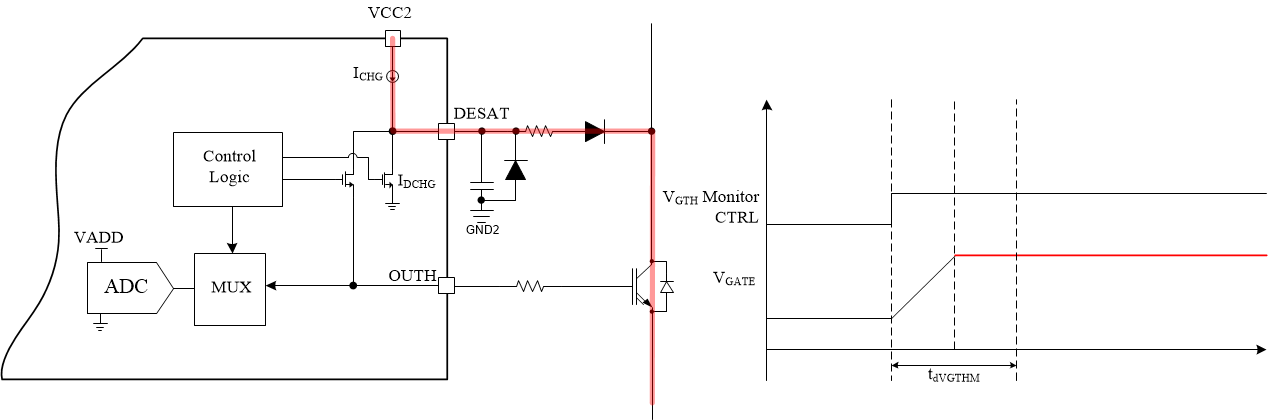

圖 3-21 柵極電容器充電時的柵極電壓閾值監控

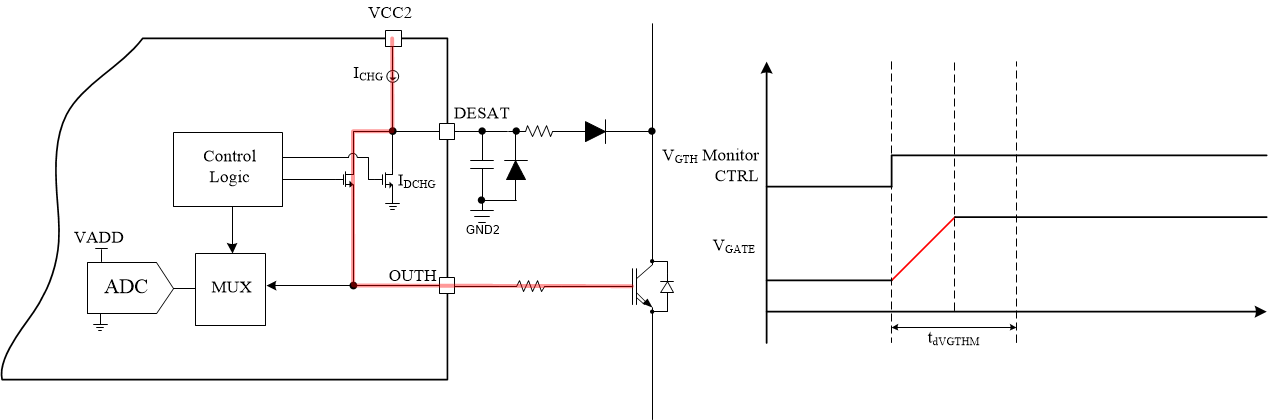

圖 3-22 功率晶體管采用二極管配置時的柵極電壓閾值監控
