3.5.3 2 級和軟關斷
如上一節所述，短路檢測會發回故障指示并觸發驅動器關閉 IGBT 或 SiC MOSFET。驅動器啟動 2 級關斷或軟關斷以安全關斷 IGBT 或 MOSFET，從而防止由于高瞬態電流而導致器件上出現較大的電壓過沖。
如 圖 3-7所示的 2 級關斷會在關斷轉換期間將柵極拉至 9V 的中電平電壓來降低關斷瞬變，從而減少流經器件的通道電流。這可以顯著降低故障事件期間的能量耗散。在施加第二個電壓電平一段時間后，驅動器最終使用軟下拉電流將柵極下拉至 VEE，從而平穩過渡到關斷狀態。
軟關斷（如圖 3-8 所示）會在整個關斷轉換過程中使用軟下拉電流，而不是施加指定的柵極電壓。400mA 的電流會導致器件以比硬關斷時更慢的速率轉換，從而減少電壓過沖，同時更大程度地減少能量耗散。
逆變器不僅可以防止開關管損壞，還可以防止向電機繞組施加高電壓，這也會縮短電機本身的壽命。

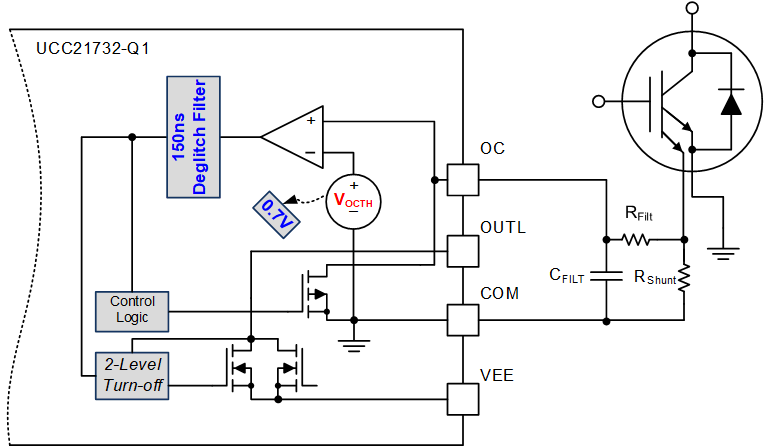

圖 3-7 2 級關斷模塊 (UCC21732-Q1)

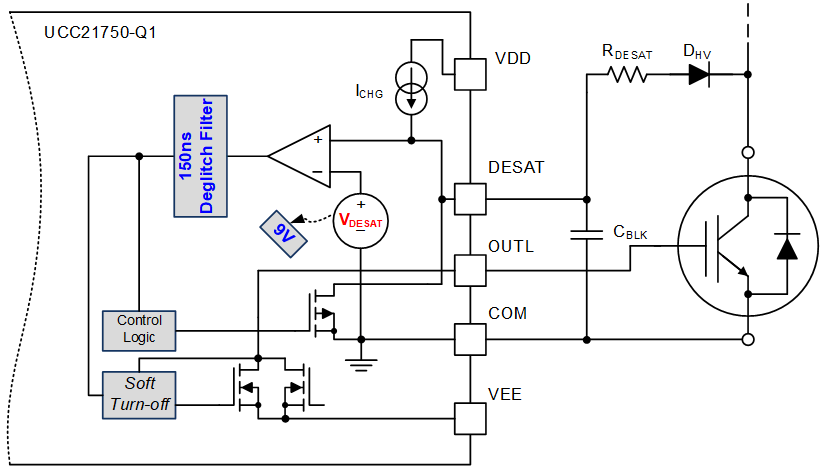

圖 3-8 軟關斷模塊（UCC21750-Q1、UCC21710-Q1）
