3.10.2 可編程去飽和 (DESAT) 檢測和過流 (OC)
DESAT 保護可防止功率晶體管在發生短路故障時損壞，短路故障可能是由不正確的控制信號或機械短路造成的。DESAT 輸入通過外部電阻器和二極管網絡監視 VCEsat (IGBT)/VDSon (MOSFET)，如圖 3-17 所示。DESAT 引腳的配置與 UCC21750-Q1 相同。但是，SPI 編程可實現閾值、消隱時間、充電電流和抗尖峰脈沖濾波器的可編程性，以便更好地滿足系統要求。發生故障時，它將在一個由控制器讀取的狀態寄存器中被指示并且也可觸發 nFLT1輸出。在 DESAT 故障期間，驅動器輸出的關斷可在通過 SPI 配置的正常軟關斷 (STO) 或兩級關斷 (2LTO) 之間進行選擇。DESAT 的各種配置可根據開關類型和功率級別實現高級別的系統優化。這只能增強保護級別和緩解失效的能力。

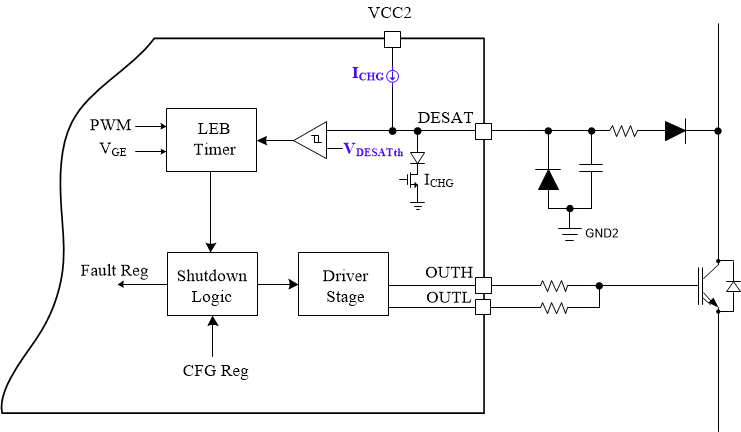

圖 3-17 DESAT 電路配置對于基于分流電阻器的 OCP 和 SCP，通過三個 AIX 輸入（AI2、AI4、AI6）支持過流和短路保護（OCP 和 SCP），如圖 3-18 所示?；诜至麟娮杵鞯?OCP/SCP 保護適用于具有集成電流檢測 FET 的功率晶體管，類似于可與 UCC21710-Q1 或 UCC21732-Q1 搭配使用的配置。鏡像功率晶體管電流被饋入一個電阻器，并且在 AIX 輸入上監控電壓。一旦 AIx 輸入端的電壓超過使用配置寄存器設置的閾值，就會在狀態寄存器中指示故障。如果未屏蔽，nFLTx 被拉至低電平，驅動器輸出進入配置寄存器定義的狀態；這可以配置為正常關斷、STO 或 2LTO。OCP 和 SCP 均使用消隱時間來防止轉換期間意外觸發錯誤保護，也可選擇消隱時間。OCP 和 SCP、抗尖峰脈沖時序、消隱時間以及報告和驅動器操作的閾值均可通過 SPI 編程。

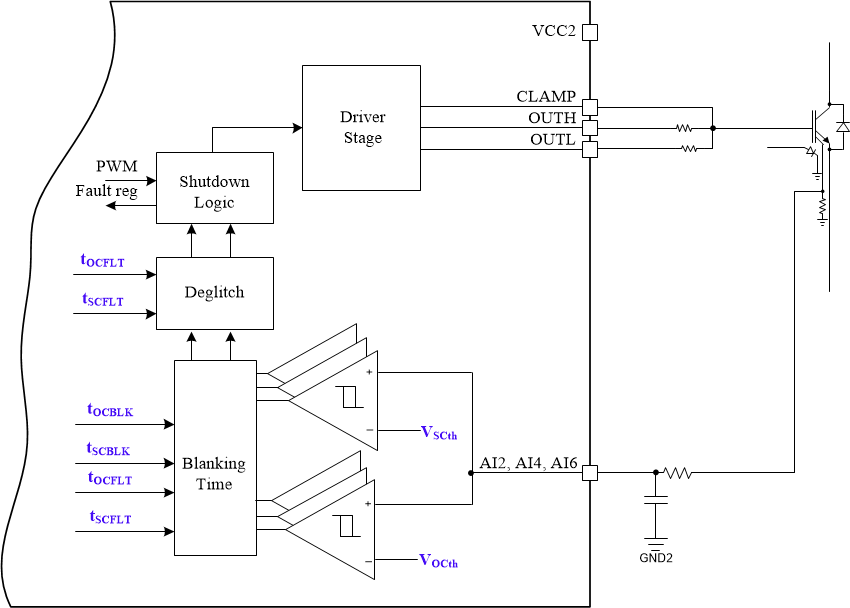

圖 3-18 OC 電路配置
