3.10.7 開關管防擊穿
擊穿保護 (STP) 功能可針對 MCU 發出的錯誤 PWM 命令導致的擊穿情況提供額外的保護層。驅動器的輸出使用 IN+ 和提供給 IN- 輸入的互補 PWM 信號來設置驅動器的輸出狀態，如圖 3-23 所示。IN+ 和 IN- 輸入均為可編程的抗尖峰脈沖。此外，僅當抗尖峰脈沖 IN+ 為高電平時，驅動器的輸出才會變?yōu)楦唠娖剑⑶以诳辜夥迕}沖 IN- 為低電平后，驅動器的死區時間處于可編程狀態。如果 IN+ 和 IN- 同時為高電平，則檢測到直通條件，并將其報告給狀態寄存器，如果未屏蔽，則 nFLT1 輸出拉低。驅動器的輸出被強制進入配置設置定義的狀態。通過將死區時間設置為 0 并將 IN- 輸入連接為低電平來禁用 STP 功能，因此輸出僅遵循 IN+。

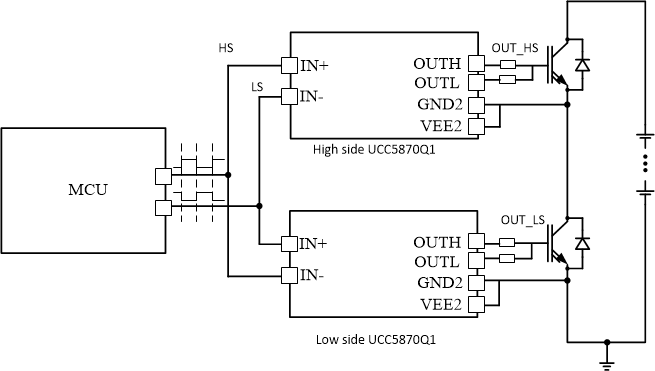

圖 3-23 擊穿保護
