3.10.8 主動短路 (ASC)
無論 PWM 輸入如何，主動短路 (ASC) 功能都允許系統強制設置功率晶體管的狀態。ASC 接口位于初級側和次級側，具體取決于安全控制器的架構。如果主 MCU 由于故障或其他原因而不可用，次級控制電路會將 ASC_EN 輸入驅動為高電平，以強制 UCC5870-Q1 的輸出處于由 ASC 輸入定義的狀態，在圖 3-24 中表示為 HV 控制器。
從系統的角度來看，ASC 功能的實現是控制逆變器輸出為零矢量?？赏ㄟ^兩種方法生成零矢量：主 MCU 或次級控制電路。ASC 函數通常在發生系統故障時觸發。如果故障不是 MCU 故障，MCU 可以通過 SPI 接口進行診斷，并根據故障類型生成合適的零矢量。如果 MCU 中發生故障，則次級控制電路會將 ASC_EN 引腳拉至高電平并在 ASC 引腳上處于適當狀態。在 ASC_EN 引腳被拉為高電平時，驅動器輸出遵循 ASC 引腳上的狀態。對于初級側，兩個專用輸入可用于 ASC 控制。ASC 控制也可在次級側使用 AI5 和 AI6 輸入。該驅動器使用 SPI 通過輔助 ASC 功能進行配置。在此配置中，AI5 作為 ASC_EN 運行，AI6 是 ASC 輸入。初級和次級 ASC 接口如圖 3-24 所示。

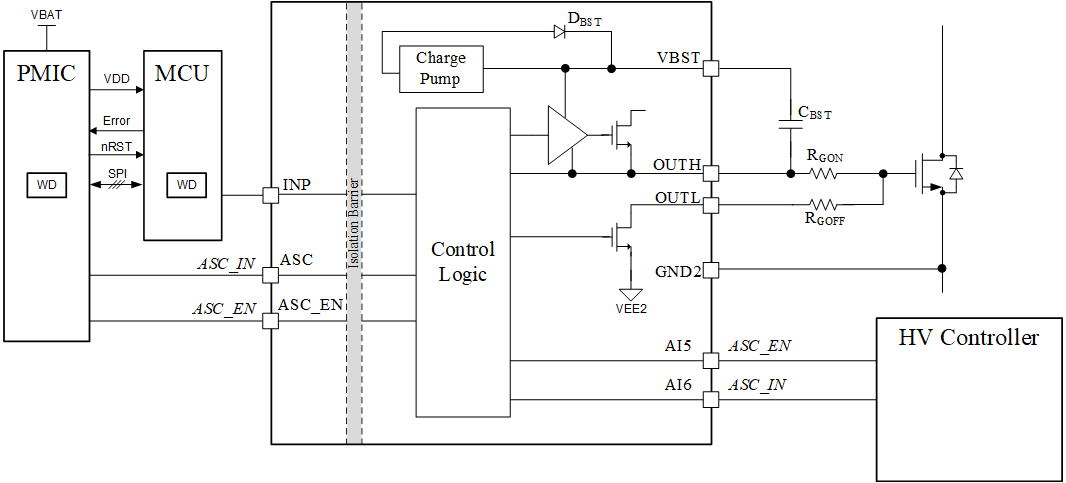

圖 3-24 ASC 初級側和次級側接口
