汽車電氣化使運輸行業發生了革命性變化，并給汽車和半導體行業帶來了技術進步。包括混合動力電動汽車 (HEV) 和全電動汽車 (EV) 在內的電氣化車輛包含各種電力電子系統，用于調節電網電力、管理電池存儲元件并最終驅動車輛。電機用于驅動車輛的車輪或充當發電機，將機械能轉化為電能儲存在電池中。HEV 結合使用電動機和發電機（作為低功耗起動機和交流發電機，或完全驅動車輛），以及通常為車輛運動提供主要?jiǎng)恿Φ膬?nèi)燃機 (ICE)。另一方面，EV 利用電動機作為車輛運動的主要?jiǎng)恿?，以及?shí)現再生。

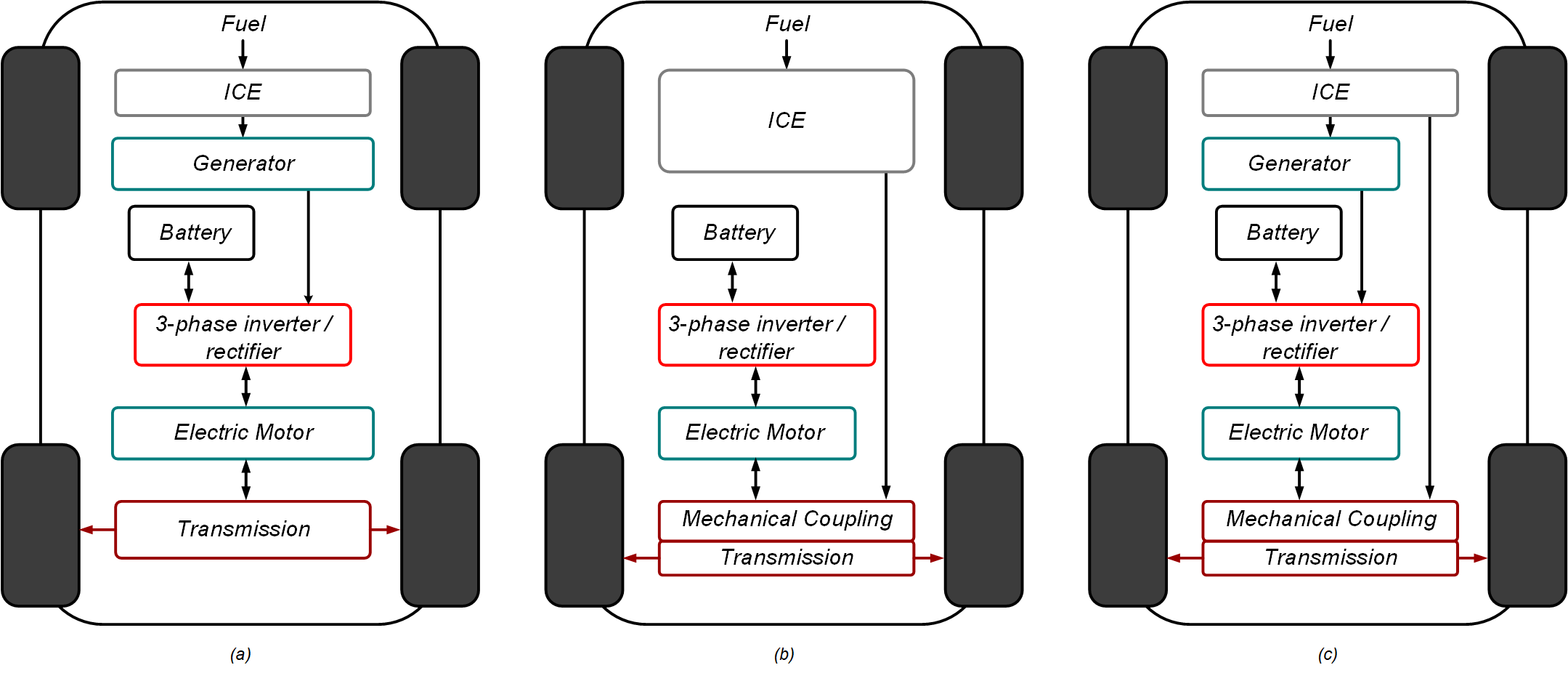

主要的 HEV 架構有串聯、并聯以及串并聯組合，如圖 2-1 所示。在串聯配置 (a) 中，ICE 通過電動機間接連接到變速器。電力電子三相驅動器通過發電機和電池從 ICE 獲取電力。在這種架構中，ICE 針對一定的速度范圍進行了優化，從而實現了超小尺寸和更高的效率。就機械復雜性而言，這是非常簡單的 HEV 架構，因?yàn)闆](méi)有機械能量耦合。

并聯 HEV 配置 (b) 利用機械耦合的 ICE 和電動機組合。在這種架構中，電力驅動主要用作低功耗起動機和交流發電機，因此功率較低。由于工作范圍較大，ICE 的效率較低，但電動機的尺寸超小，因?yàn)樗恍枰峁┡c ICE 一樣多的功率。

串聯/并聯配置 (c) 結合了之前的兩種方法，以實現更高的效率。機械耦合由行星齒輪執行，而 ICE 和電力驅動器結合了牽引力。在這種情況下，可以將電動機和 ICE 設計為在指定的輸出范圍內運行，以提高它們的效率。

在每種情況下，三相逆變器都用于驅動電動機。逆變器設計因電源輸出要求而異，具體取決于架構。逆變器的正確控制直接影響電機的效率和車輛的整體效率。

圖 2-1 HEV 架構

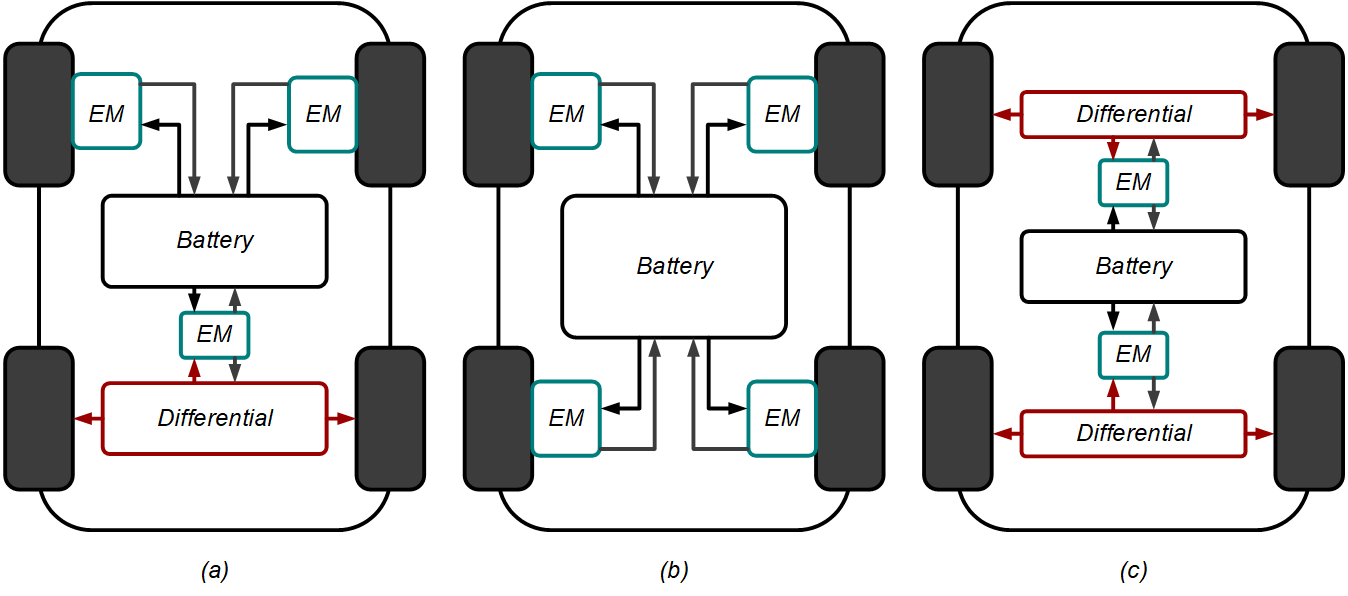

另一方面，純電動汽車沒有 ICE，僅依靠電池的能量。圖 2-2 中顯示了一些不同的電動機配置。與 HEV 類似，每種架構都會對逆變器產生不同的功率要求。電動機可以直接連接到輪轂（如配置 (a) 和 (b) 所示），也可以通過差速器連接到輪轂（如 (a) 和 (c) 所示）。直接輪內驅動具有簡單性和高效率以及低維護成本的優點，但由于低速要求，通常尺寸必須更大。差速器驅動可實現高功率密度，從而使電機能夠以高轉速運行，而差速器提供固定的傳動比。缺點是機械齒輪需要維護，并有傳動損失。

高電壓鋰離子電池通常用作能量存儲單元，以提供最大容量、最小重量和最高效率。與 HEV 和插電式 HEV 相比，若采用當前技術（包括各種電池化學物質和電力電子器件效率），EV 的續航里程仍然有限。高性能 EV 依賴于牽引逆變器的更高功率水平，更大限度縮減電子器件的尺寸以及基于檢測信號的復雜控制。

通過提高逆變器的效率和穩健性，車輛的整體效率也會提高。柵極驅動器通過驅動逆變器中的每個開關管來發揮作用，并提供保護和監測以降低失效的可能性。

圖 2-2 EV 架構

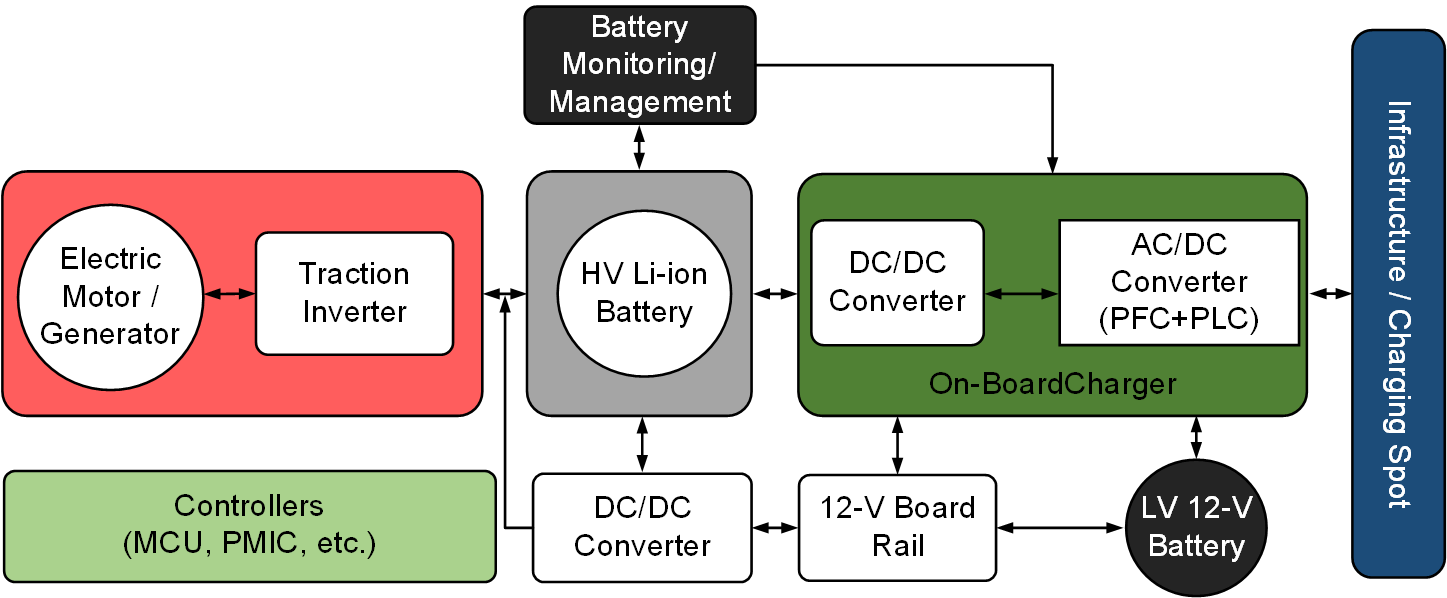

EV 動力總成系統的關鍵塊包括電機、牽引逆變器驅動器、直流/直流轉換器、鋰離子電池、交流/直流并網車載充電器 (OBC) 和控制器（MCU 和 PMIC），如圖 2-3 所示。牽引逆變器系統以紅色突出顯示，在后續章節中進行了詳細介紹。僅此系統就包含許多用于實現高安全級別的保護和監控功能。

圖 2-3 EV 系統中的各個塊
