3.10.5 開關管柵極電壓 (VGE/VGS) 監控
VGTH 監視器功能用于測量上電期間功率晶體管的柵極閾值電壓，如圖 3-20 所示。監控功率晶體管的柵極電壓以檢查 PWM 信號通道的完整性，這有助于檢測由于隔離柵故障或機械連接損壞而導致的任何通信失效。柵極電壓與輸入 PWM (IN+) 信號進行比較，若其中兩個信號不匹配，會導致柵極電壓監控器故障條件。在這種條件下，A 狀態位被置位，驅動器輸出被強制進入配置寄存器定義的狀態。如果未屏蔽，nFLT1 會拉低。與 OUTH 相關的消隱時間用于防止在驅動器轉換期間錯誤報告柵極電壓監控器錯誤。在 2LTOFF 轉換期間，為了防止轉換期間出現錯誤的柵極監控器故障，消隱時間在 2LTOFF 平臺計時器到期后才開始。或者，也可以在 STO 和 2LTOFF 期間禁用柵極監視器故障。消隱時間可通過 SPI 調節。此外，柵極監控功能可完全禁用。

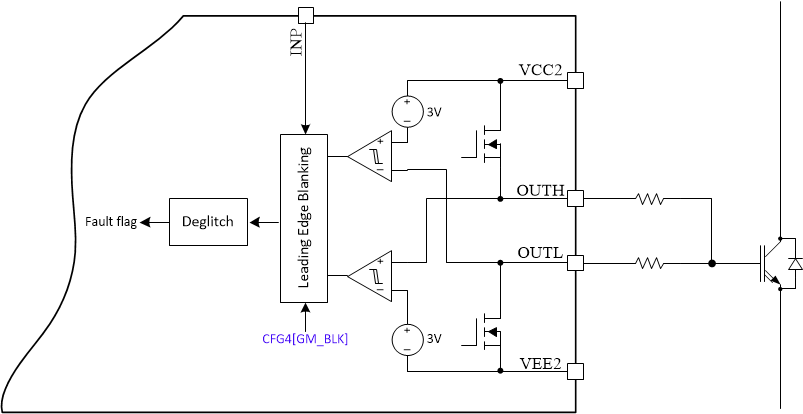

圖 3-20 柵極電壓監視器
