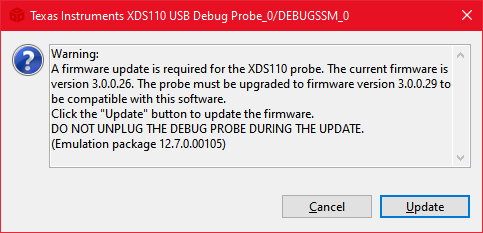

我們發現，很少 EVM 在通過 Code Composer Studio (CCS) 連接到 PC 時，系統會提示用戶按以下窗口所示更新固件。點擊“Update”按鈕后，更新失敗，CCS 會與電路板斷開連接，并且不會再檢測到電路板。此問題主要發生在 CCS 版本 12.4 及更高版本中。

如上所述，以下是 CCS 未能檢測到電路板時恢復電路板的步驟。

電路板檢測失敗的主要原因是電路板上 XDS110 調試器的固件版本錯誤。因此，需要使用用戶 PC 上 CCS 提供的最新固件重新刷寫 XDS110 調試器。按照以下步驟執行此操作。

1. 斷開連接到 LP-AM263P 的所有電纜。
2. 短接 U24 組件的引腳 64 和 97（如下圖所示）（TM4C 是 XDS110 調試器），然后將 USB Micro-B 調試器電纜重新連接到 LP-AM263P 和 PC，而引腳 64 和 97 短接。現在，XDS110 調試器將處于 DFU 模式。

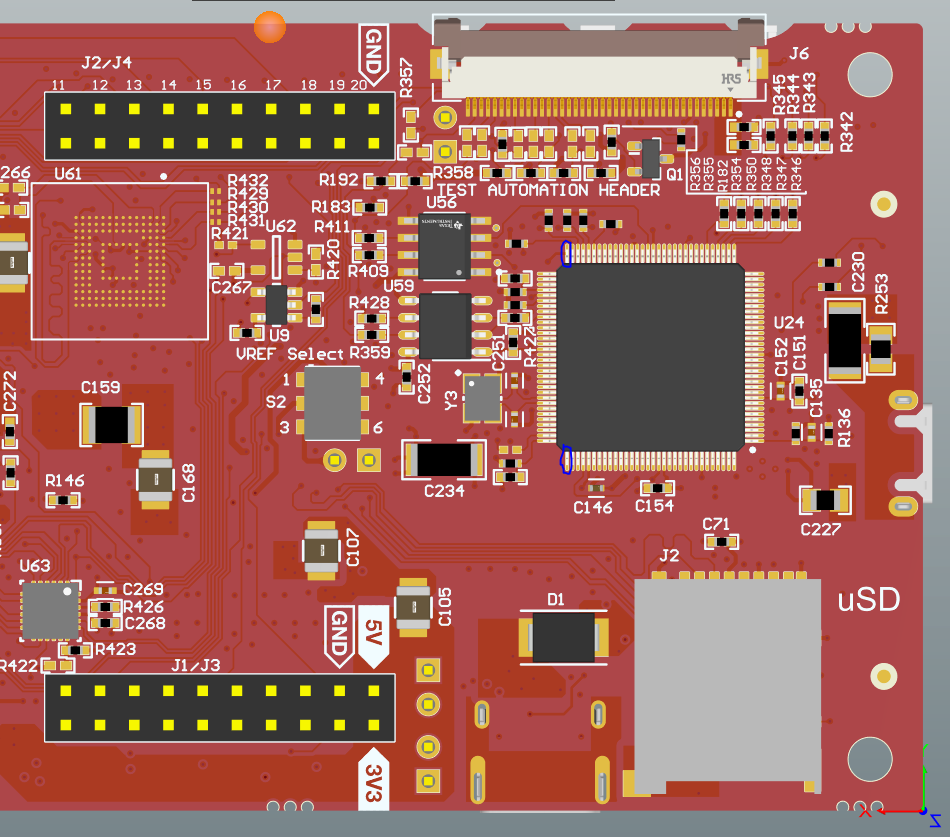

   圖 4-3 引腳 64 和 97 在 U24 上的位置
3. 在 Windows PC 上打開命令提示符并導航至 C:\ti\ccs12XX\ccs\ccs_base\common\uscif\xds110，其中 12XX 對應于 PC 上的 CCS 版本。
4. 運行命令“xdsdfu -e”，器件必須報告為“DFU”模式。如果不是，請重復步驟 1 至 3，確保引腳短接正確完成。
5. 調試器處于 DFU 模式后，運行命令“xdsdfu -f firmware_3.0.0.XX.bin -r”，其中 3.0.0.XX 是在“C:\ti\ccs12XX\ccs\ccs_base\common\uscif\xds110”路徑中找到的相應 XDS 固件版本。這會啟動固件升級實用程序并將上述固件刷寫到 XDS110 調試器中。

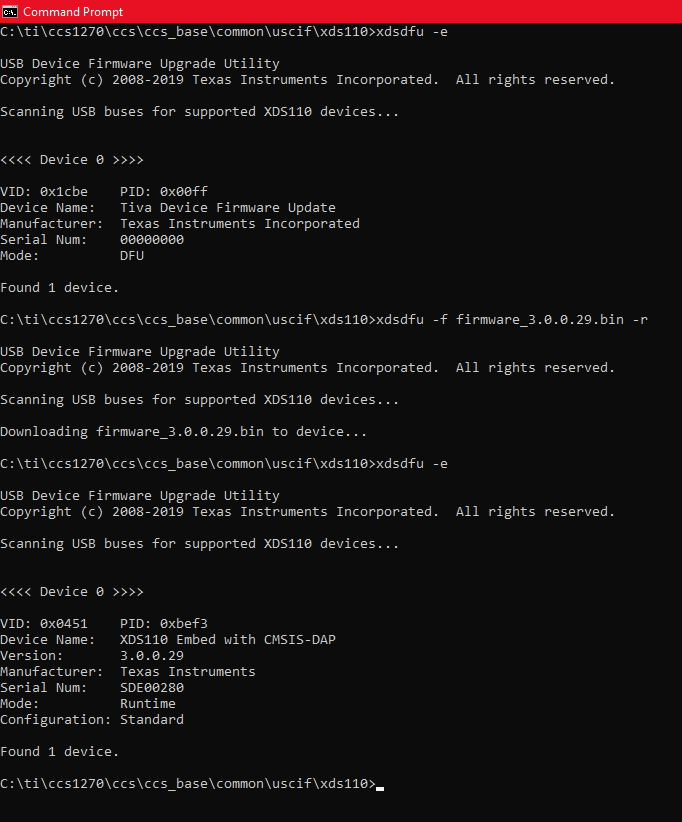

6. 步驟 5 完成后，再次運行命令“xdsdfu -e”，以按照上述所有步驟查看 PC 是否檢測到 XDS110 調試器，如下圖所示。

完成上述步驟后，CCS 應該能夠檢測并連接到 LP-AM263P 上的 XDS110 調試器。

有關 XDS110 固件以及如何更新該固件的更多詳細信息，請參閱 https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds110.html#manual-update
