AM263Px LaunchPad 具有一個 TCA6416ARTWR IO 擴展器,該擴展器可通過 I2C 通信為處理器提供通用遠程 I/O 擴展和雙向電壓轉換,接口由串行時鐘 (SCL) 和串行數據 (SDA) 信號組成。

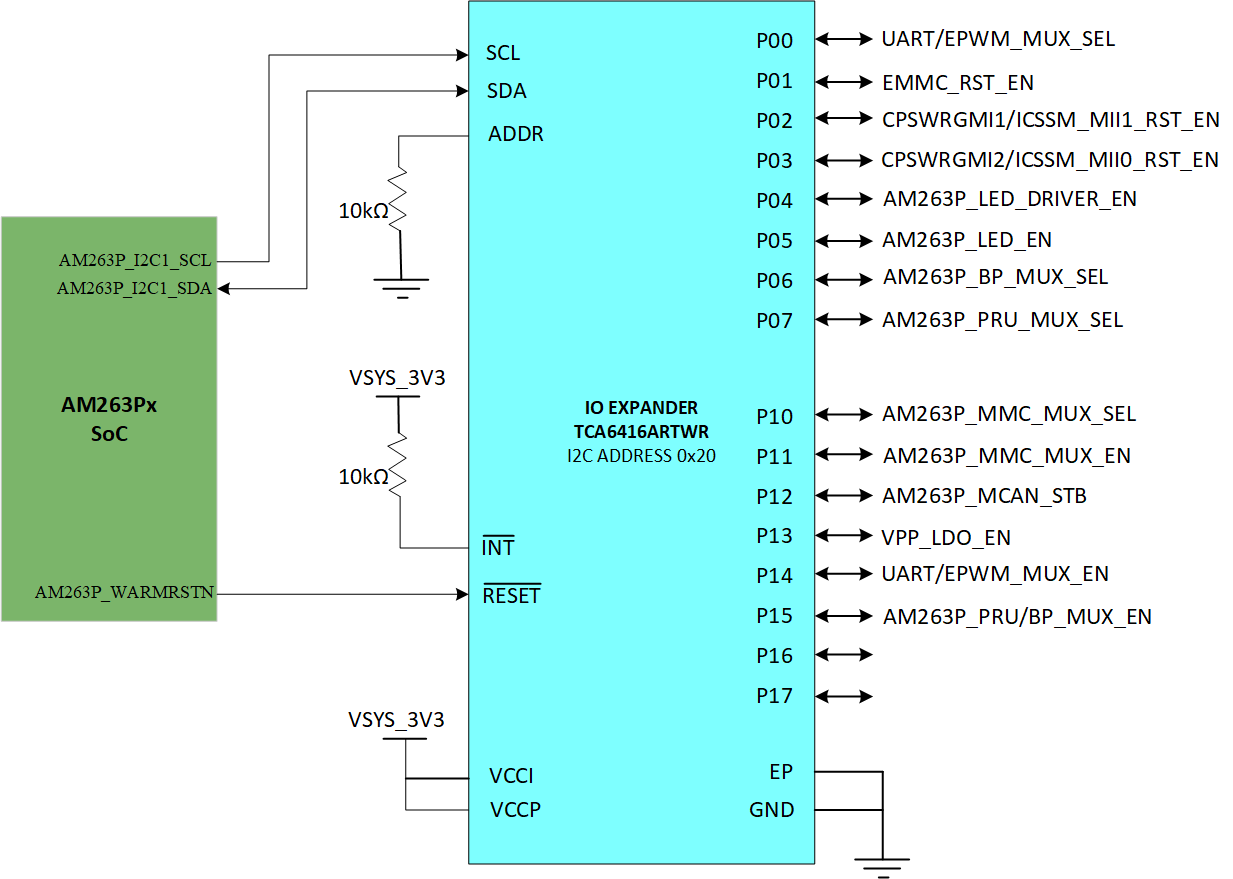

TCA6416A 的數字內核由八個 8 位數據寄存器組成:兩個配置寄存器(輸入或輸出選擇)、兩個輸入端口寄存器、兩個輸出端口寄存器和兩個極性反轉寄存器。在上電或復位后,I/O 被配置為輸入。但是,系統控制器可以通過寫入配置寄存器將 I/O 配置為輸入或輸出。每個輸入或輸出的數據都保存在相應的輸入端口或輸出端口寄存器中。輸入端口寄存器的極性可由極性反轉寄存器轉換。所有寄存器都可由系統控制器讀取。在 AM263P SoC 中,與 IO 擴展器的通信通過 I2C1 總線完成。從 IO 擴展器發出的信號如 IO 擴展器中所示。有關 TCA6416ARTWR 的編程指南,請參閱 TCA6416ARTWR 數據表。
