3.7.1 以太網 PHY #1 - CPSW RGMII/ICSSM
AM263Px LaunchPad 采用一個 48 引腳以太網 PHY (DP83869HMRGZT)，該 PHY 連接到 CPSW RGMII 或一個片上可編程實時單元和工業通信子系統 (PRU-ICSS)。2:1 多路復用器負責在 RGMII 或 PRU-ICSS 信號之間進行選擇。該 PHY 配置為廣播 1Gb 操作。該 PHY 的以太網數據信號端接至 RJ45 連接器。電路板使用 RJ45 連接器來提供以太網 10/100/1000Mbps 連接，并集成電磁元件和 LED 來提供鏈路和活動指示。

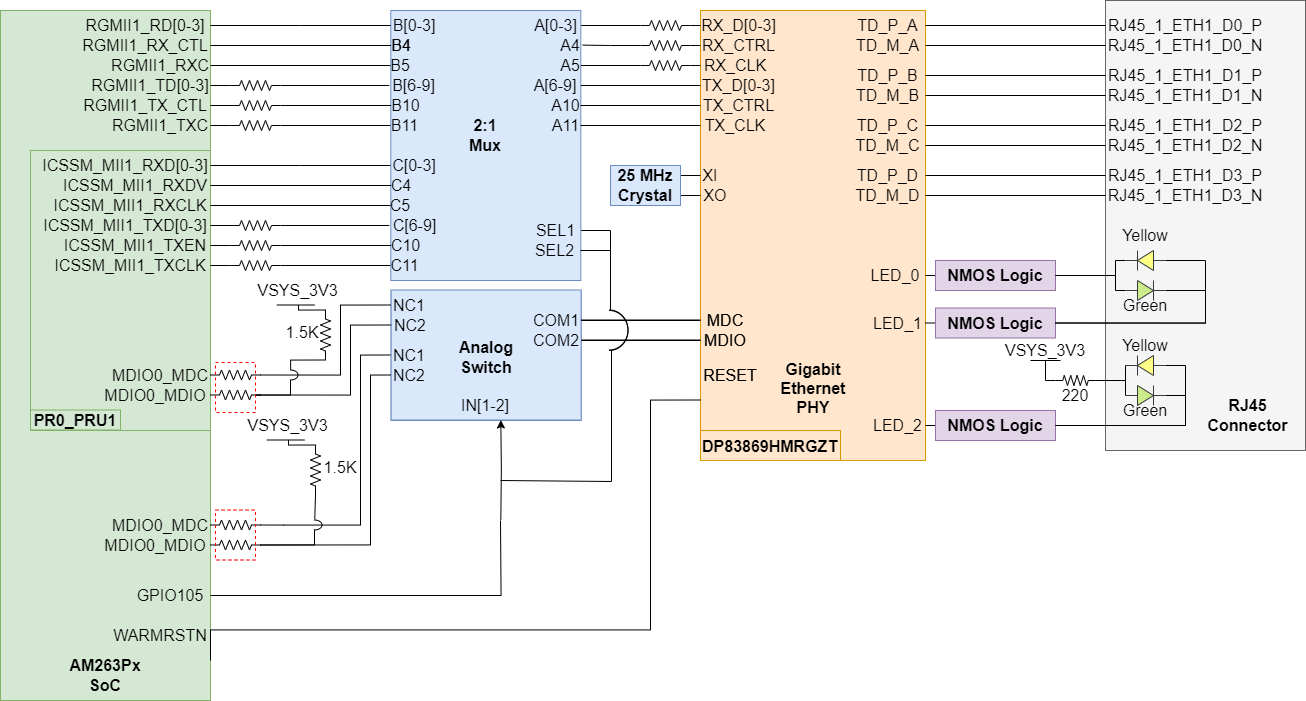

圖 3-16 以太網 PHY #1該以太網 PHY 需要三個單獨的電源。VDDIO 是系統生成的 3.3V 電源。以太網 PHY 的 1.1V 和 2.5V 電源有專用的 LDO。
靠近 SoC 的發送時鐘和數據信號上存在串聯終端電阻器?？拷蕴W(wǎng) PHY 的接收時鐘和數據信號上存在串聯終端電阻器。
從 SoC 到 PHY 的 MDIO 信號需要將 1.5kΩ 上拉電阻器連接到 3.3V 系統電源電壓，才能正常工作。模擬開關 (TS5A23159DGSR) 負責在 CPSW MDIO/MDC 和 ICSSM MDIO/MDC 信號之間進行選擇并將其中一個信號路由至以太網 PHY。
2:1 多路復用器和模擬開關都由負責在 CPSW RGMII 和 ICSSM 信號之間進行選擇的 GPIO 信號控制。
| GPIO105 | 條件 | 多路復用器的功能 |
|---|---|---|
| 低電平 | 已選擇 RGMII CPSW | 端口 A ? 端口 B |
| 高電平 | 選擇了 ICSSM | 端口 A ? 端口 C |
該以太網 PHY 的復位輸入由 WARMRESET AM263Px SoC 輸出信號控制。
以太網 PHY 使用很多功能引腳用作 Strap 配置選項，以便將器件置于特定的運行模式。
| 功能引腳 | 默認模式 | LaunchPad 中的模式 | 功能 |
|---|---|---|---|
| RX_D0 | 0 | 3 | PHY 地址：0011 |
| RX_D1 | 0 | 0 | |
| JTAG_TDO/GPIO_1 | 0 | 0 | RGMII 至銅線 |
| RX_D3 | 0 | 0 | |
| RX_D2 | 0 | 0 | |
| LED_0 | 0 | 0 | 自動協商，廣播 1000/100/10，自動 MDI-X |
| RX_ER | 0 | 0 | |
| LED_2 | 0 | 0 | |
| RX_DV | 0 | 0 | 端口鏡像已禁用 |
