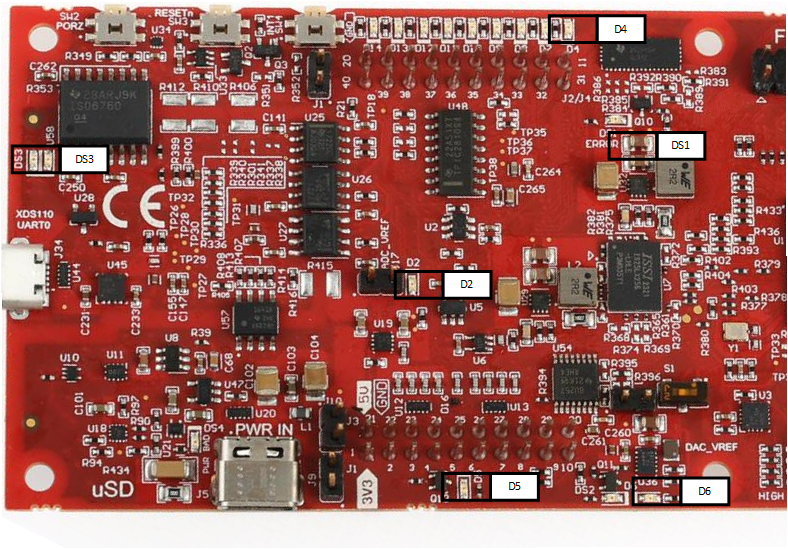

板上提供了多個電源指示 LED,用于向用戶指示主要電源的輸出狀態。這些 LED 指示各個域中的電源。
名稱 | 默認狀態 | 操作 | 功能 |
---|---|---|---|
D2 | 點亮 | VSYS_5V0 | 生成的 5V 電壓的電源指示器 |
D4 | 點亮 | VSYS_3V3 | 生成的 3.3V 電壓的電源指示器 |
D5 | 點亮 | PG_VDD_1V2 | 生成的 1.2V 電源正常電壓的電源指示器 |
D6 | 點亮 | VSYS_TA_3V3 | 連接到測試自動化接頭的電壓的電源指示器 |
DS1 | 熄滅 | SAFETY_ERROR | 電壓的電源錯誤指示 - VUSB_5V0 |
D3 | 熄滅 | XDS_PROGSTAZ1 | LED 將在 Micro-B 連接建立后亮起 |
DS3 | 熄滅 | XDS_PROGSTAZ2 | LED 將亮起,以指示正在通過 JTAG 進行通信 |
DS4 | 熄滅 | VUSB_5V0 | 電源不正常(電源不良) |
