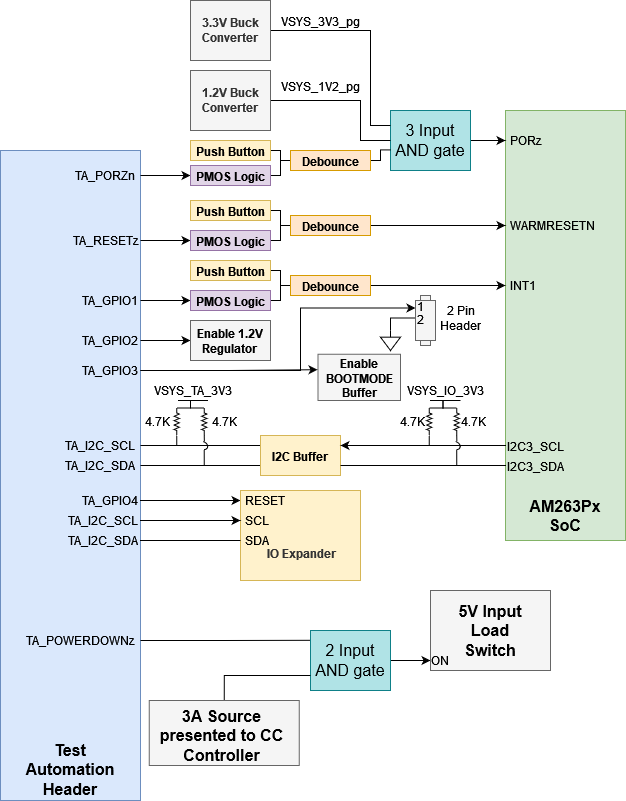

該電路板支持兩個測試自動化特性:
測試自動化電路由專用的 3.3V 電源 (VSYS_TA_3V3) 供電,該電源由 5V 至 3.3V 降壓穩壓器 (TPS62177DQCR) 生成。
AM263Px SoC I2C3 實例同時連接到測試自動化接頭和引導模式 IO 擴展器 (TCA6408ARGTR)。
下表詳細說明了測試自動化映射。
信號名稱 | 說明 | 方向 |
---|---|---|
TA_POWERDOWNZ | 為邏輯低電平時,禁用直流/直流轉換第一級中使用的 3.3V 降壓穩壓器 | 輸出 |
TA_PORZ | 為邏輯低電平時,由于 PMOS VGS 小于零,因此將 PORz 信號連接到接地,從而對主域進行上電復位 | 輸出 |
TA_RESETZ | 為邏輯低電平時,由于 PMOS VGS 小于零,因此將 WARM RESETn 信號連接到接地,從而對主域進行熱復位 | 輸出 |
TA_GPIO1 | 為邏輯低電平時,由于 PMOS VGS 小于零,因此將 INTn 信號連接到接地,從而對 SoC 產生中斷 | 輸出 |
TA_GPIO3 | 為邏輯低電平時,禁用引導模式緩沖器輸出使能 | 輸出 |
TA_GPIO4 | 引導模式 IO 擴展器的復位信號 | 輸出 |
TA_I2C_SCL | I2C 時鐘信號用于與引導模式 IO 擴展器進行通信,以更改引導模式。 | 輸出 |
TA_I2C_SDA | I2C 數據信號用于與引導模式 IO 擴展器進行通信,以更改引導模式。 | 輸出 |
