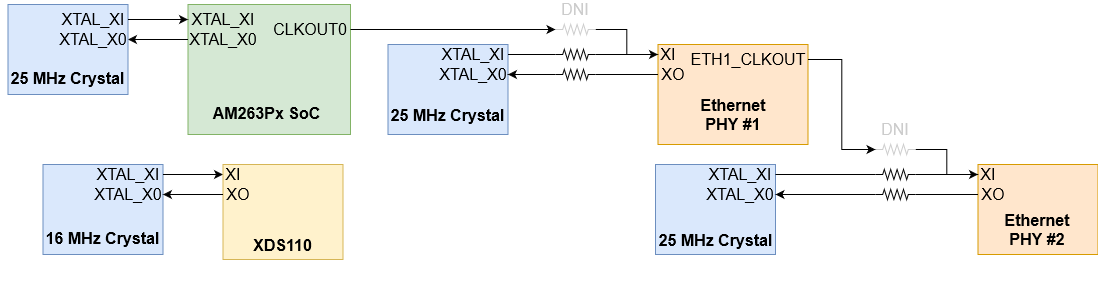

AM263Px SoC 需要 XTAL_XI 具有 25MHz 的時鐘輸入。AM263Px LaunchPad 采用 25MHz 晶體作為 SoC 時鐘源。該 LaunchPad 還具有兩個板載 25MHz 晶體來提供以太網 PHY 時鐘信號。SoC 時鐘信號輸出 CLKOUT0 可以用作以太網 PHY #1 的時鐘源,方法是將為 XTAL_XI 和 XTAL_XO 安裝的電阻器從 25MHz 以太網 PHY #1 晶體上移除,并為 CLKOUT0 信號安裝合適的電阻,使其路由到以太網 PHY 上 XI 引腳。
以太網 PHY #1 時鐘信號輸出 ETH1_CLKOUT 可以用作以太網 PHY #2 的時鐘源,方法是將為 XTAL_XI 和 XTAL_XO 安裝的電阻從 25MHz 以太網 PHY #2 晶體上移除,并為 ETH1_CLKOUT 信號安裝合適的電阻,使其路由到以太網 PHY #2 上 XI 引腳。
該 LaunchPad 還需要一個 16MHz 時鐘源來用于 XDS110,以便提供 UART-USB JTAG 支持。
