3.10 SPI
AM263Px LaunchPad 會將兩個 SPI 實例（SPI0、SPI1）從 AM263Px SoC 映射到 BoosterPack 接頭。串聯(lián)終端電阻器靠近每個 SPI 時鐘和 SPI D0 信號的 SoC 放置。2:1 多路復用器 (SN74CB3Q3257PWR) 負責選擇 SPI 信號來實現(xiàn)正確的功能。該多路復用器由 AM263Px SoC 生成的兩個 GPIO 信號驅動。
表 3-15 SPI 多路復用器
| 輸出使能 (OE) | 選擇 (S) | 輸入/輸出 | 功能 |
|---|---|---|---|
| 低電平 | 低電平 | A ? B1 | A 端口 = B1 端口 |
| 低電平 | 高電平 | A ? B2 | A 端口 = B2 端口 |
| 高電平 | X | 高阻態(tài) | 斷開 |

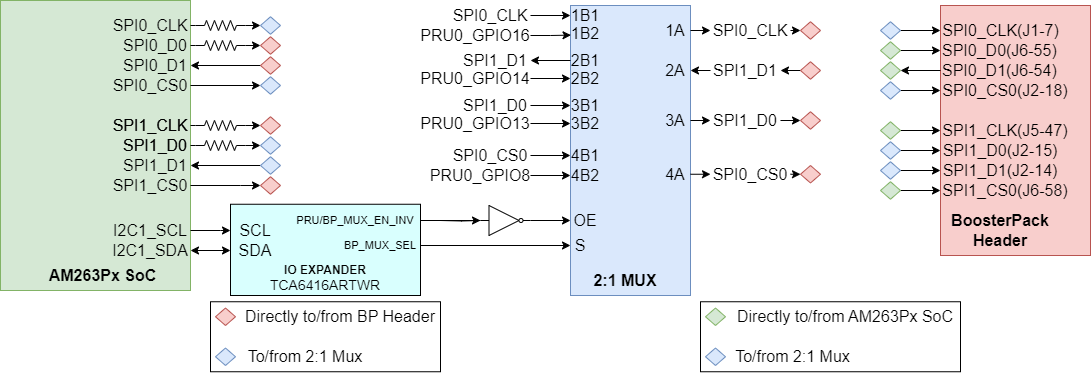

圖 3-20 SoC SPI 至 BoosterPack
