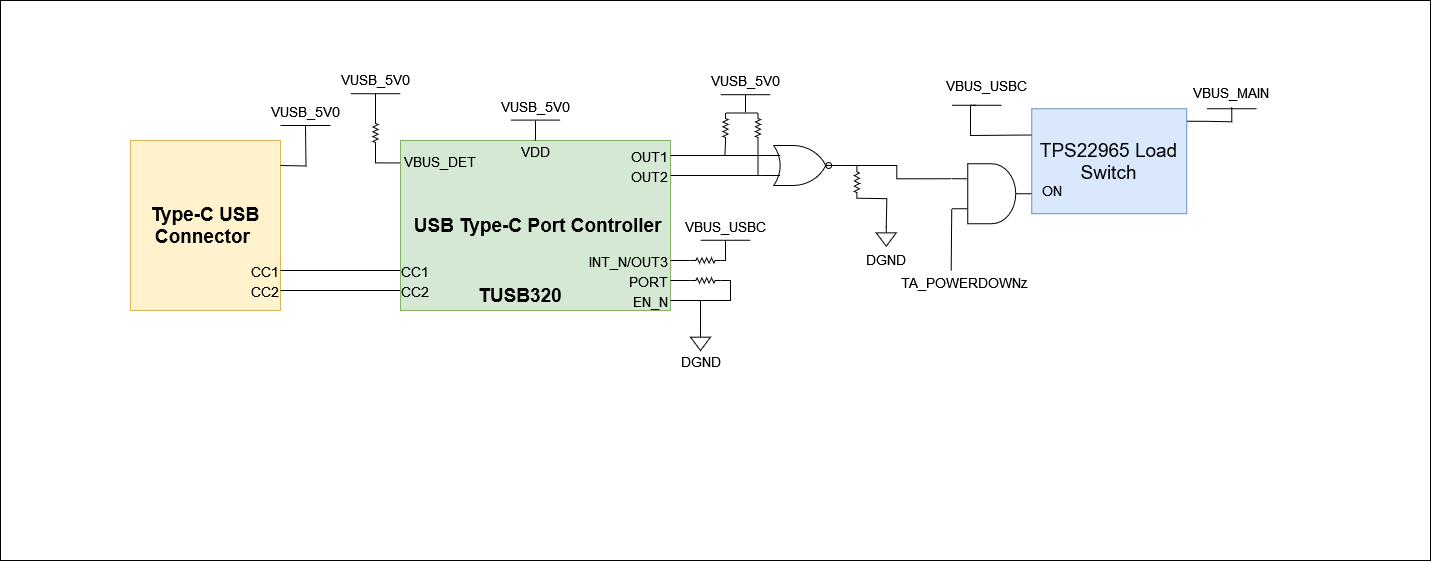

AM263Px LaunchPad 采用 USB Type-C 連接供電。USB Type-C 電源應能提供 3A、5V 的輸出，而且應能通過 CC1 和 CC2 信號廣播拉電流能力。在 AM263Px LaunchPad 上，USB Type-C 連接器上的 CC1 和 CC2 與端口控制器 IC (TUSB320) 相連。此器件使用 CC 引腳來確定端口連接和分離、電纜方向、角色檢測以及對 Type-C 電流模式的端口控制。CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認模式、中等模式還是高級模式。

引腳 PORT 通過電阻下拉接地，可將其配置為 UFP（面向上游的端口）模式。實施 VBUS 檢測來確定 UFP 模式下是否連接成功。OUT1 和 OUT2 引腳連接到或非門。OUT1 和 OUT2 引腳上均為低電平有效時，會廣播連接狀態下的高電流 (3A)，使 VUSB_5V0 電源開關提供 VSYS_5V0 電源，從而為其他穩壓器和 LDO 供電。

在 UFP 模式下，該端口控制器 IC 在兩個 CC 引腳上始終存在下拉電阻器。該端口控制器 IC 還會監控 CC 引腳上與由所連 DFP 表明的 Type-C 模式電流相對應的電壓電平。該端口控制器 IC 會去除 CC 引腳的抖動，并等待 VBUS 檢測后成功連接。作為 UFP，該端口控制器器件通過 OUT1 和 OUT2 GPIO 檢測并將 DFP 廣播的電流電平通信到系統中。

AM263Px LaunchPad 電源要求為 5V、3A，如果無法提供所需電源，或非門的輸出會變?yōu)榈碗娖絹?lái)禁用 VUSB_5V0 電源開關。因此，如果不滿足電源要求，除 VCC3V3_TA 以外的所有電源都將保持關閉狀態。只有電源能夠提供 5V、3A，此電路板才能完全通電。

AM263Px LaunchPad 包含一個針對每個電源軌采用分立穩壓器的電源解決方案。在電源的初始階段，由 Type-C USB 連接器提供的 5V 電壓用于生成 LaunchPad 所需的所有必要電壓。

分立式直流/直流降壓穩壓器和 LDO 用于生成 AM263Px 片上系統 (SoC) 及其他外設所需的電源。
